1109D128XZ Air-cleaner equipment
/ JAC Motors HFC 1020K-D134

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

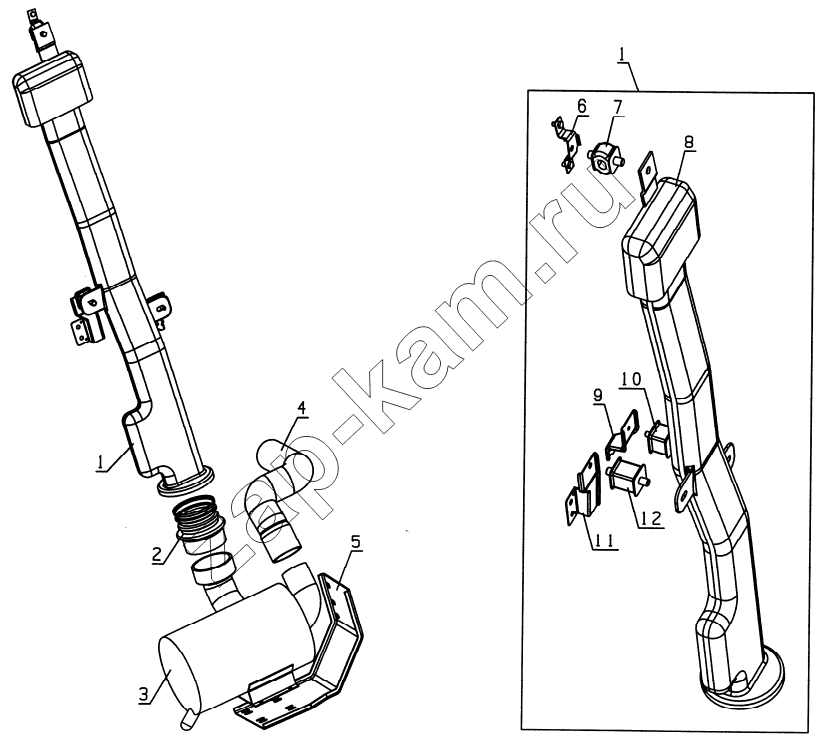

Схема/чертеж: 1109D128XZ Air-cleaner equipment / JAC Motors HFC 1020K-D134
1
1
2
3
3
3
4
5
6
7
8
9
10
11
12
Поз. Артикул Название детали Кол-во Цена
1 1109020D120 air-cleaner intake pipe unit 1; -
2 1109014E0 connecting tube 1; -
3 1109010D128XZ air-cleaner unit 1; -
3 1109010D128-1 air filter element 1; -
3 1109010D128-2 safety element 1; -
4 1109011D128 air-cleaner outlet hosepipe 1; -
5 1109018D0 air-cleaner bracket 1; -
6 1109050E0QZ-ycT erection air intake upper bracket unit 1; -
7 1109040B10JC erection air intake cushion unit 1; -
8 1109021D120 air inlet pipe 1; -
9 1109021E0QZ-ycT bracket 1; -
10 1109030B10JC erection air intake cushion unit 1; -
11 1109022E0QZ-ycT bracket 1; -
12 1109030D120 erection air intake cushion unit 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
