5002D120 Cabin reversal mechanism
/ JAC Motors HFC 1020K-D134

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

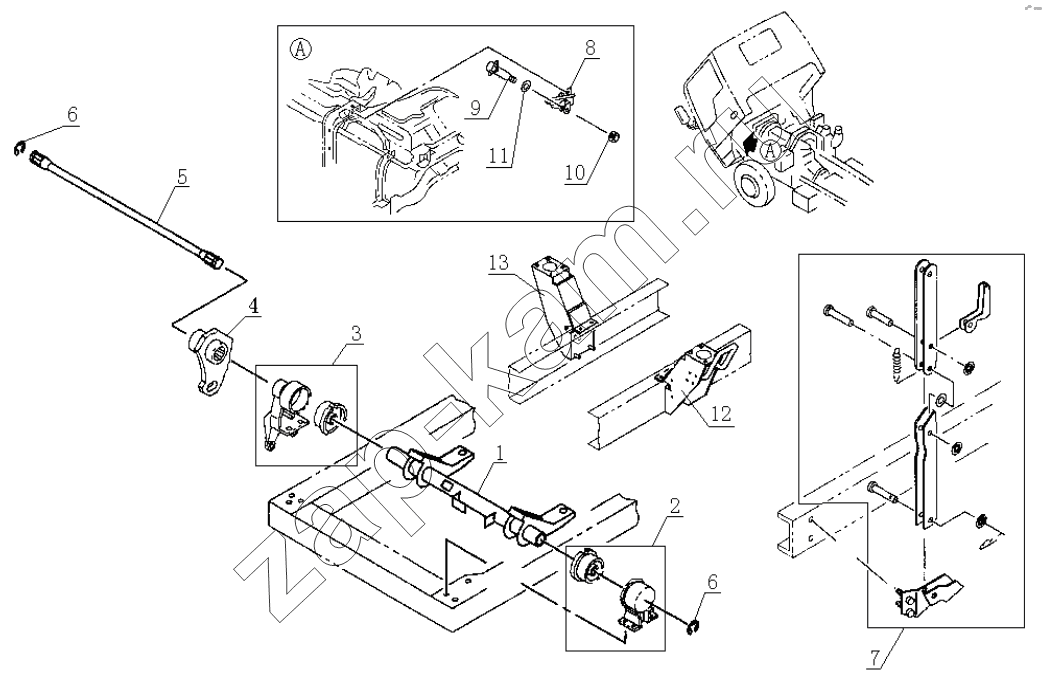

Схема/чертеж: 5002D120 Cabin reversal mechanism / JAC Motors HFC 1020K-D134
1
2
3
4
5
6
6
7
8
9
10
11
12
13
Поз. Артикул Название детали Кол-во Цена
1 5002010D120 Cabin front support shaft pipe assy 1; -
2 5002020DF4JC Cabin front support left bracket assy 1; -
3 5002030D0 Cabin front support right bracket assy 1; -
4 5002040D0 Torsion bar arm assy 1; -
5 5002041D0 Torsion bar 1; -
6 5002044E0 Gripping ring 2; -
7 5002050DF4JC Bracket assy, cabin rear support 1; -
8 5002090DF4JC Cabin support assy 1; -
9 5002094E0 Top support rod and cabin axle pin 1; -
10 Q340B08 Nut 1; -
11 Q41808 Washer 1; -
12 5002270DF4JC Caabin rear-left support assy 1; -
13 2801280DF4JC Caabin middle support assy 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
