5004D2 Cabin lock mechanism
/ JAC Motors HFC 1020K-D134

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

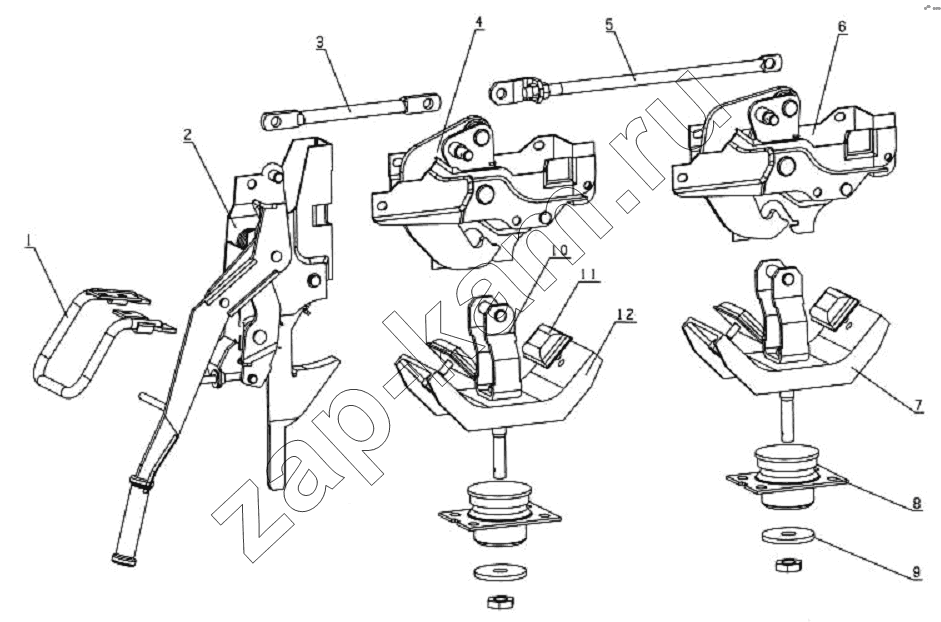

Схема/чертеж: 5004D2 Cabin lock mechanism / JAC Motors HFC 1020K-D134
1
2
3
4
5
6
7
8
9
10
11
12
Поз. Артикул Название детали Кол-во Цена
1 5004400E0 handle assembly 1; -
2 5004300E0 tilting lock mechanism 1; -
3 5004071E0 short pull rod 1; -
4 5004000E0 lock mechanism bracket assembly 1; -
5 5004050D2 long pull rod 1; -
6 5004100E0 lock mechanism bracket assembly 1; -
7 5004210E0 reaar support bracket assembly ,cabin 2; -
8 5004250E0 rubber gasket assembly,cabin rear bracket 2; -
9 5004271E0 washer 2; -
10 5004240E0 bracket assembly 2; -
11 5004220E0 rubber pedding block assembly 4; -
12 5004211E0 reaar support bracket, cabin 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
