5100D501 Body floor
/ JAC Motors HFC 1020KR-D127

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

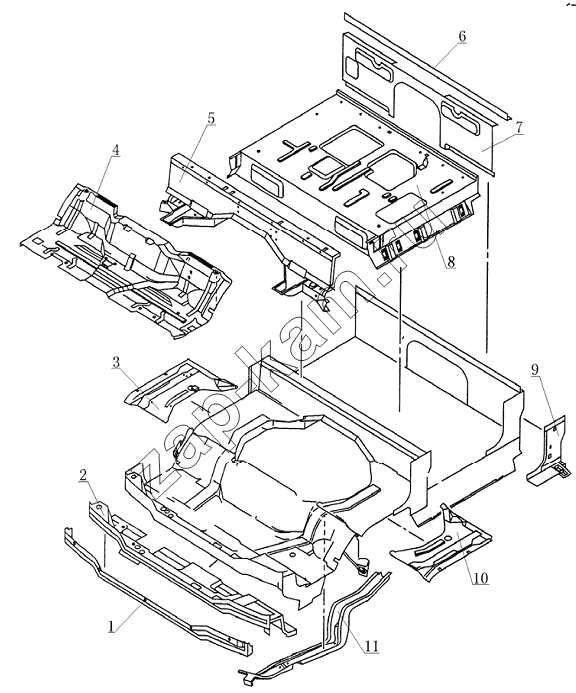

Схема/чертеж: 5100D501 Body floor / JAC Motors HFC 1020KR-D127
1
2
3
4
5
6
7
8
9
9
10
11
11
Поз. Артикул Название детали Кол-во Цена
1 5100012D0 front crassmember 1; -
2 5100011D0 front floor 1; -
3 5100140E0 rear floor assy 1; -
4 5100013D0 middle floor 1; -
5 5100020D0 rear crossmember 1; -
6 5100250D501 rear crossmember, 1; -
7 5100220D501 rear row -floor baffle 1; -
8 5100210D501 rear row floor 1; -
9 5100017E0 rear bracket 1; -
9 5100018E0 rear bracket 1; -
10 5100110E0 rear floor assy 1; -
11 5100060E0 longitudinal beam, left 1; -
11 5100070E0 longitudinal beam, right 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
