Установка боковой защиты Э4308-841003-10
/ КамАЗ 4308

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

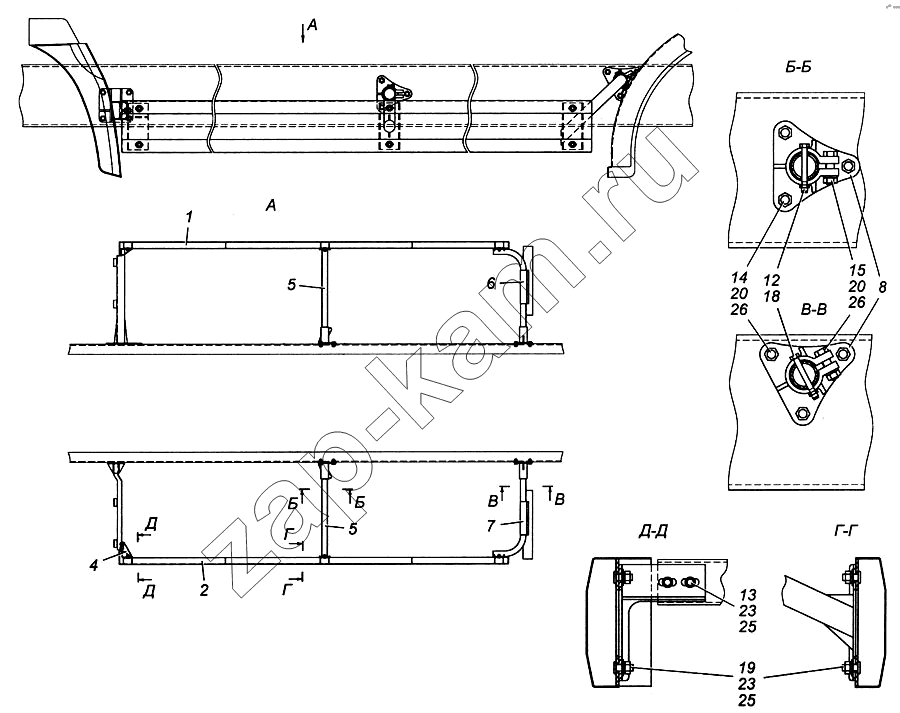

Схема/чертеж: Установка боковой защиты Э4308-841003-10 / КамАЗ 4308
1
2
4
5
5
6
7
8
12
13
14
15
18
19
20
20
23
23
25
25
26
26
Поз. Артикул Название детали 1) Автомобиль одиночный КАМАЗ-4308 в сборе2) Шасси одиночное КАМАЗ-4308 в сборе3) Автомобиль-тягач КАМАЗ-4308 в сборе4) Шасси-тягач КАМАЗ-4308 в сборе Цена
1 Э4308-8410008-10 Ограждение правое 1111 -
2 Э4308-8410009-10 Ограждение левое 1111 -
4 Э4308-8410021-10 Кронштейн бокового ограждения левый 1111 -
5 Э4308-8410023-10 Стойка бокового ограждения левая 2222 -
6 Э4308-8410024-10 Стойка задняя правая 1111 -
7 Э4308-8410025-10 Стойка задняя левая 1111 -
8 5410-8404151-10 Держатель заднего крыла 4444 -
12 1/60446/21 Болт М8-6gх70 4444 -
13 1/59707/21 Болт М10х1,25-6gх25 2222 -
14 1/55404/21 Болт М12х1,25-6gх30 12121212 -
15 1/55407/21 Болт М12х1,25-6gх45 4444 -
18 251645 Гайка М8-6Н ОСТ 37.001.197-75 4444 -
19 1/21647/11 Гайка М10х1,25-6Н 12121212 -
20 1/61015/11 Гайка М12х1,25-6Н 16161616 -
23 1/26468/01 Шайба плоская 10,2х25х2 10101010 -
24 1/26443/01 Шайба плоская 10х35х3 4444 -
25 1/05168/73 Шайба 10 пружинная 14141414 -
26 1/05170/73 Шайба 12 пружинная 16161616 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
