Установка платформы 4308-8500008-20
/ КамАЗ 4308

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

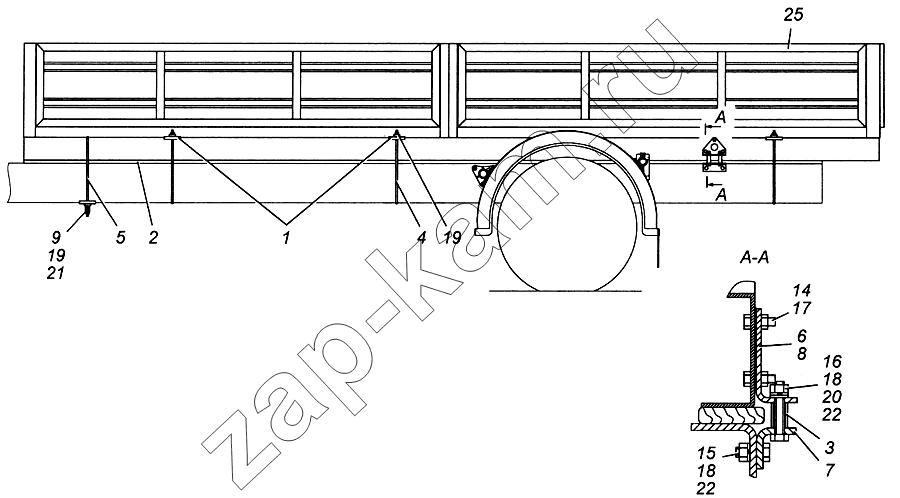

Схема/чертеж: Установка платформы 4308-8500008-20 / КамАЗ 4308
1
2
3
4
5
6
7
8
9
14
15
16
17
18
18
19
19
20
21
22
22
25
Поз. Артикул Название детали 1) Автомобиль одиночный КАМАЗ-4308 в сборе4) Шасси-тягач КАМАЗ-4308 в сборе Цена
1 5320-8521090 Обойма хомута с накладкой 88 -
2 4308-8501019-10 Прокладка лонжерона 22 -
3 4308-8501030-10 Втулка крепления угольников 44 -
4 4308-8521082-70 Хомут 66 -
5 5360-8521083-70 Хомут №2 22 -
6 5320-8521114 Угольник фиксирующий платформу верхний 22 -
7 5320-8521115 Угольник фиксирующий платформу, нижний 22 -
8 5320-8521117 Прокладка под головки болтов 22 -
9 16.1601150-10 Пружина демпфера 44 -
14 1/13069/21 Болт М10х1,25-6gх30 66 -
15 1/55405/21 Болт М12х1,25-6gх35 44 -
16 1/55411/21 Болт М12х1,25-6gх65 44 -
17 1/21647/11 Гайка М10х1,25-6Н 66 -
18 1/61015/11 Гайка М12х1,25-6Н 88 -
19 251648 Гайка М14х1,5-6Н ОСТ 37.001.197-75 1616 -
20 1/05200/01 Шайба плоская 12х22х3 44 -
21 1/26449/01 Шайба плоская 14х32 44 -
22 1/05170/77 Шайба 12 пружинная 88 -
25 47447-69.00.000 Бортовая платформа 11 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
