Установка радиатора Э4308-1300023
/ КамАЗ 4308

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

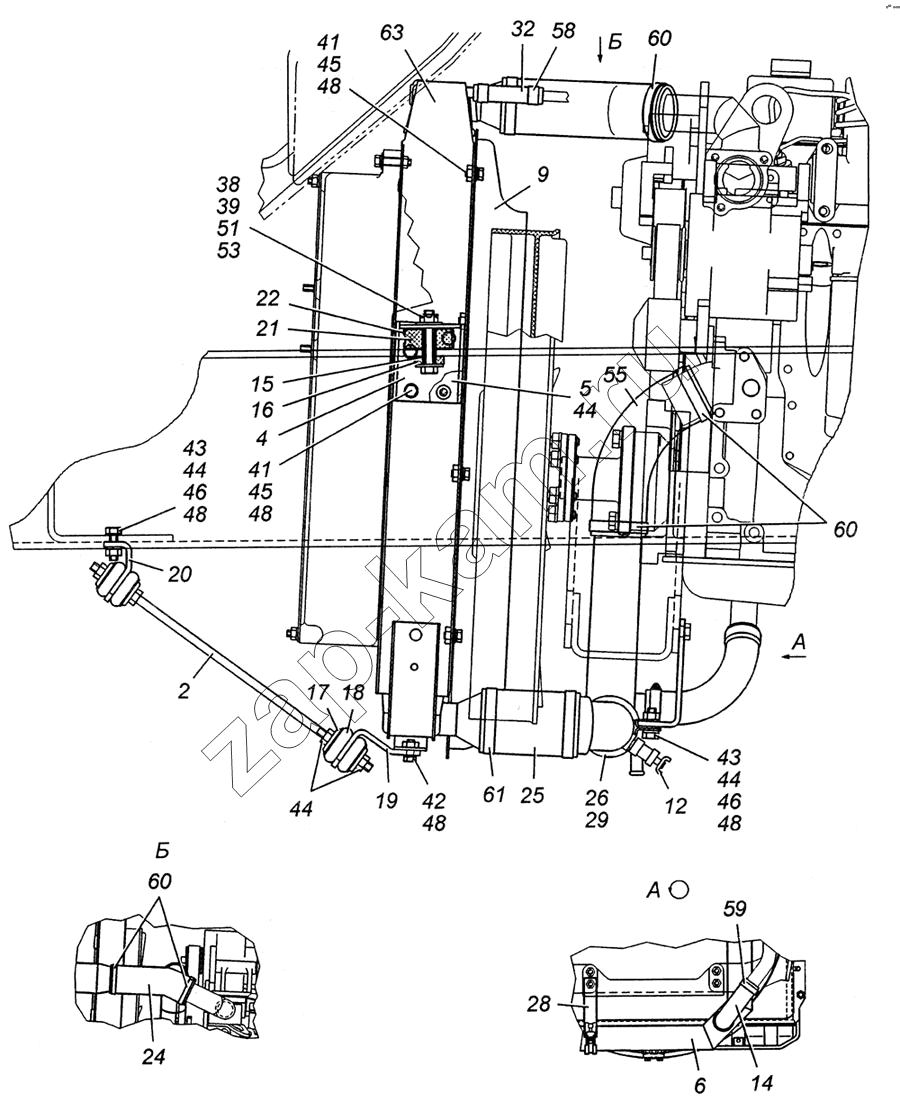

Схема/чертеж: Установка радиатора Э4308-1300023 / КамАЗ 4308
2
4
5
6
9
12
14
15
16
17
18
19
20
21
22
24
25
26
28
29
32
38
39
41
41
42
43
43
44
44
44
44
45
45
46
46
48
48
48
48
48
51
53
55
58
59
60
60
60
61
63
Поз. Артикул Название детали 1) Автомобиль одиночный КАМАЗ-4308 в сборе2) Шасси одиночное КАМАЗ-4308 в сборе3) Автомобиль-тягач КАМАЗ-4308 в сборе4) Шасси-тягач КАМАЗ-4308 в сборе Цена
2 Э4308-1302034 Тяга крепления радиатора в сборе 1111 -
4 Э4308-1302078 Кронштейн крепления радиатора 1111 -
5 Э4308-1302079 Кронштейн крепления радиатора 1111 -
6 Э4308-1303028 Колено отводящее водяного трубопровода 1111 -
9 Э4308-1309010 Кожух вентилятора с накладкой 1111 -
12 5320-8105010-01 Кран сливной в сборе 1111 -
14 7405.1013292 Рукав 1111 -
15 6520-1302031-76 Втулка распорная 2222 -
16 5320-1302037 Подушка крепления радиатора 2222 30 ₽
17 5320-1302038 Чашка буфера тяги 4444 -
18 5320-1302040 Буфер тяги крепления радиатора 4444 -
19 Э4308-1302047 Кронштейн тяги радиатора задний 1111 -
20 Э4308-1302048 Кронштейн тяги радиатора передний 1111 -
21 5320-1302060 Подушка подвески радиатора 2222 -
22 5320-1302062 Чашка подвески радиатора 4444 -
24 5320-1303010 Рукав 1111 -
25 5320-1303027 Рукав 1111 -
26 5297-1303027 Хомут 2222 -
28 Э4308-1303079-10 Кронштейн колена отводящего водяного трубопровода левый 1111 -
29 5297-1303079 Прокладка хомута 1111 -
32 5320-1311063-01 Рукав от радиатора к бачку 1111 -
38 250977 Гайка М12х1,25-6Н ОСТ 37.001.108-93 2222 -
39 252045 Шайба плоская 12х34 ОСТ 37.001.144-96 4444 -
41 1/60432/21 Болт М8-6gх16 14141414 -
42 1/60434/21 Болт М8-6gх20 2222 -
43 1/13069/21 Болт М10х1,25-6gх30 4444 -
44 1/21647/11 Гайка М10х1,25-6Н 7777 -
45 1/05196/01 Шайба плоская 8х17 14141414 -
46 1/26386/01 Шайба плоская 10,6х18х2 4444 -
48 1/05166/73 Шайба 8 пружинная 16161616 -
49 1/05168/73 Шайба 10 пружинная 4444 -
51 1/07336/01 Шплинт 3х25 2222 -
53 853081 Болт М12х1,25-6gх70 2222 -
55 4320-1303010 Шланг отводящий водяного трубопровода 1111 -
58 45104998010190 Хомут ТОRRО 16-27/12-С7W1 2222 -
59 45104998010390 Хомут ТОRRО 32-50/12-С7W1 2222 -
60 45104998010590 Хомут ТОRRО 60-80/12-С7W1 4444 -
61 45104998010690 Хомут ТОRRО70-90/12-С7W1 2222 -
63 45104130101023 Радиатор ТУ 37.373.086-89 1111 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
