Установка системы охлаждения наддувочного воздуха Э4308-1170000
/ КамАЗ 4308

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

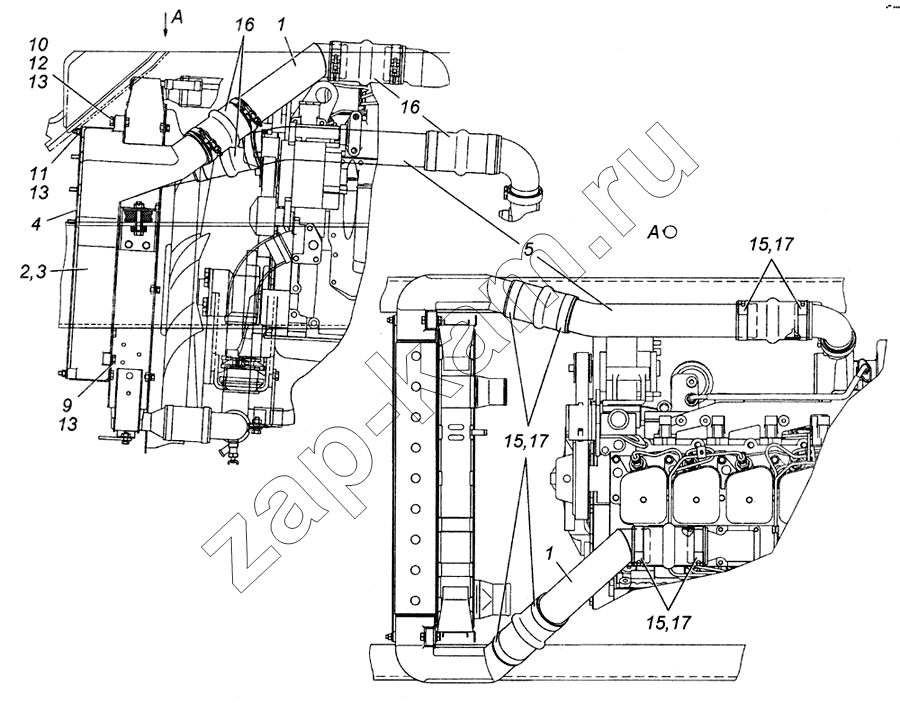

Схема/чертеж: Установка системы охлаждения наддувочного воздуха Э4308-1170000 / КамАЗ 4308
1
1
2
3
4
5
9
10
11
12
13
13
13
15
15
15
16
16
17
17
17
Поз. Артикул Название детали 1) Автомобиль одиночный КАМАЗ-4308 в сборе2) Шасси одиночное КАМАЗ-4308 в сборе3) Автомобиль-тягач КАМАЗ-4308 в сборе4) Шасси-тягач КАМАЗ-4308 в сборе Цена
1 Э4308-1170132 Патрубок 1111 -
2 Э4308-1170300 Теплообменник охлаждения наддувочного воздуха в сборе (допускается замена на поз. 3) 1111 -
3 Э4308-1170300-01 Теплообменник охлаждения наддувочного воздуха в сборе (взамен поз. 2) 1111 -
4 Э4308-1170350 Сетка защитная 1111 -
5 Э4308-1170124 Патрубок 1111 -
9 1/60434/21 Болт М8-6gх20 2222 -
10 1/60440/21 Болт М8-6gх40 2222 -
11 1/61008/11 Гайка М8х1,25-6Н 4444 -
12 1/26467/01 Шайба плоская 8х20х2 2222 -
13 1/05166/73 Шайба 8 пружинная 14141414 -
15 45104998030291 Скоба с шарнирной резьбой GВS 86/20 W2V1 8888 -
16 3071051 Рукав 4444 -
17 3926702 Хомут 8888 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
