Установка системы выпуска Э4308-1200001-20
/ КамАЗ 4308

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

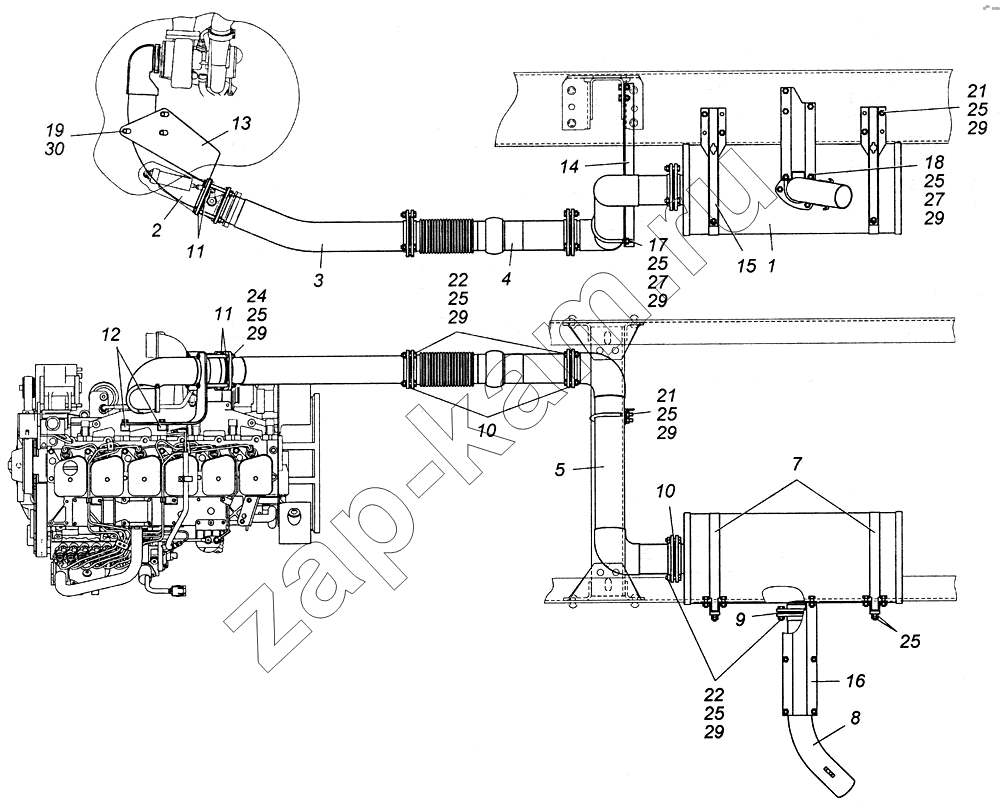

Схема/чертеж: Установка системы выпуска Э4308-1200001-20 / КамАЗ 4308
1
2
3
4
5
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
21
21
22
22
24
25
25
25
25
25
25
25
25
27
27
29
29
29
29
29
29
29
30
Поз. Артикул Название детали 1) Автомобиль одиночный КАМАЗ-4308 в сборе2) Шасси одиночное КАМАЗ-4308 в сборе3) Автомобиль-тягач КАМАЗ-4308 в сборе4) Шасси-тягач КАМАЗ-4308 в сборе Цена
1 4310-1201010 Глушитель в сборе 1111 -
2 Э4308-1203010-20 Труба приемная 1111 -
3 Э4308-1203011-20 Труба передняя 1111 -
4 Э4308-1203012 Металлорукав 1111 -
5 Э4308-1203013-20 Труба задняя 1111 -
7 5320-1203047 Хомут в сборе 2222 -
8 Э4308-1203015-20 Труба выпускная 1111 -
9 5511-1203023 Прокладка 1111 -
10 5320-1203020 Прокладка фланца 3333 -
11 54115-1203023 Прокладка 4444 -
12 43118-1101119 Проставка 3333 -
13 Э4308-1203030-20 Кронштейн приемной трубы 1111 -
14 Э4308-1203031-11 Кронштейн задней трубы 1111 -
15 5320-1203041 Кронштейн крепления глушителя к раме 2222 -
16 541121-1203184 Кронштейн 1111 -
17 54115-1203061 Стремянка 1111 -
18 5320-1203065 Стремянка 1111 -
19 Э4308-1203070-11 Болт М12х1,75-6g 3333 -
21 1/59707/21 Болт М10х1,25-6gх25 9999 -
22 1/13070/21 Болт М10х1,25-6gх40 12121212 -
24 1/59718/21 Болт М10х1,25-6gх100 8888 -
25 1/21647/11 Гайка М10х1,25-6Н 37373737 -
27 1/26386/01 Шайба плоская 10,6х18х2 4444 -
29 1/05168/77 Шайба 10 пружинная 33333333 -
30 1/05170/77 Шайба 12 пружинная 3333 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
