Установка воздушного фильтра Э4308-1109001
/ КамАЗ 4308

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

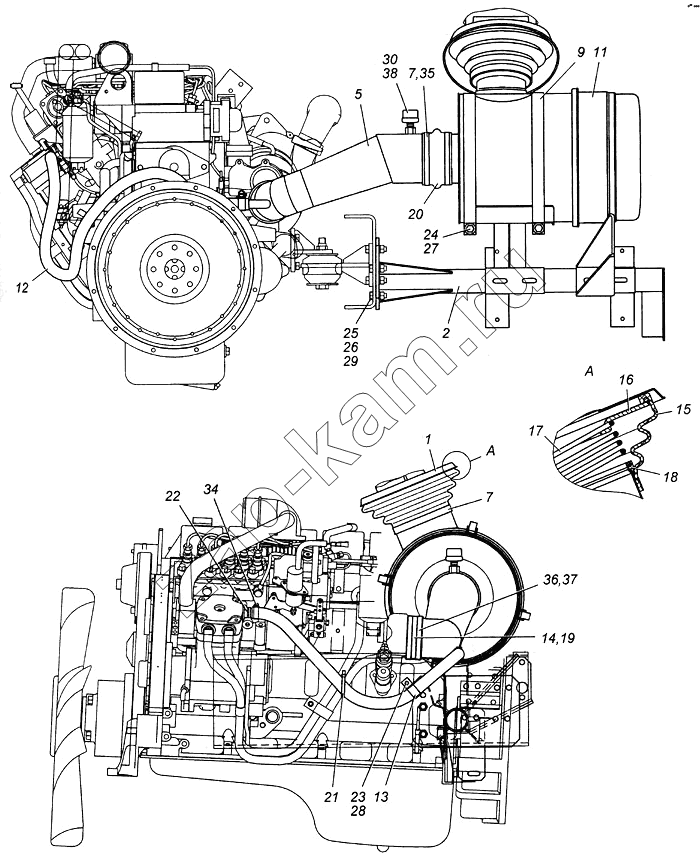

Схема/чертеж: Установка воздушного фильтра Э4308-1109001 / КамАЗ 4308
1
2
5
7
7
9
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
34
35
36
37
38
Поз. Артикул Название детали 1) Автомобиль одиночный КАМАЗ-4308 в сборе2) Шасси одиночное КАМАЗ-4308 в сборе3) Автомобиль-тягач КАМАЗ-4308 в сборе4) Шасси-тягач КАМАЗ-4308 в сборе Цена
1 Э4308-1109003-10 Установка воздухозаборника 1111 -
2 Э4308-1109172-20 Кронштейн 1111 -
5 Э4308-1109361-20 Воздухопровод 1111 -
7 5320-1109365-01 Хомут воздухозаборника в сборе 3333 -
9 54112-1109433 Хомут крепления воздушного фильтра в сборе 2222 -
11 740.1109510-03 Фильтр воздушный в сборе 1111 -
12 53205-1015224 Рукав 1111 -
13 53205-1015230 Хомут 1111 -
14 45104110942990 Гофрорукав 101 мм 1111 -
15 5320-1109250 Уплотнитель 1111 -
16 5320-1109355 Диск нажимной 1111 -
17 5320-1109359 Пружина распорная уплотнителя 1111 -
18 5410-1109419 Упор пружины 1111 -
19 Э4308-1109429-20 Шланг соединительный 1111 -
20 5320-1109429 Шланг соединительный 1111 -
21 2108-3401228 Хомут 1111 -
22 Э4308-3509300-10 Штуцер 1111 -
23 1/60434/21 Болт М8-6gх20 1111 -
24 1/59709/21 Болт М10х1,25-6gх35 2222 по запросу - 30 ₽
25 1/55404/21 Болт М12х1,25-6gх30 2222 -
26 1/61015/11 Гайка М12х1,25-6Н 2222 -
27 1/26469/01 Шайба плоская 12,6х28х3 2222 -
28 1/05166/77 Шайба 8 пружинная 1111 -
29 1/65170/23 Шайба пружинная 12 2222 -
30 1/02800/60 Прокладка уплотнительная 14х20х1,5 1111 -
34 45104998010790 Хомут ТОRRО 25-40/12-С7W1 2222 -
35 45104998011490 Хомут ТОRRО 120-140/12-С7W1 3333 -
36 45104998020990 Хомут ТОRRО 100-120/12-С7W1 2222 -
37 45104110910090 Хомут специальный 2222 -
38 132.3839600 Датчик сигнализатора засоренности воздушного фильтра ТУ 37.003.1025-80 1111 1 240 ₽
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
