Установка задних крыльев Э4308-8404003
/ КамАЗ 4308

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

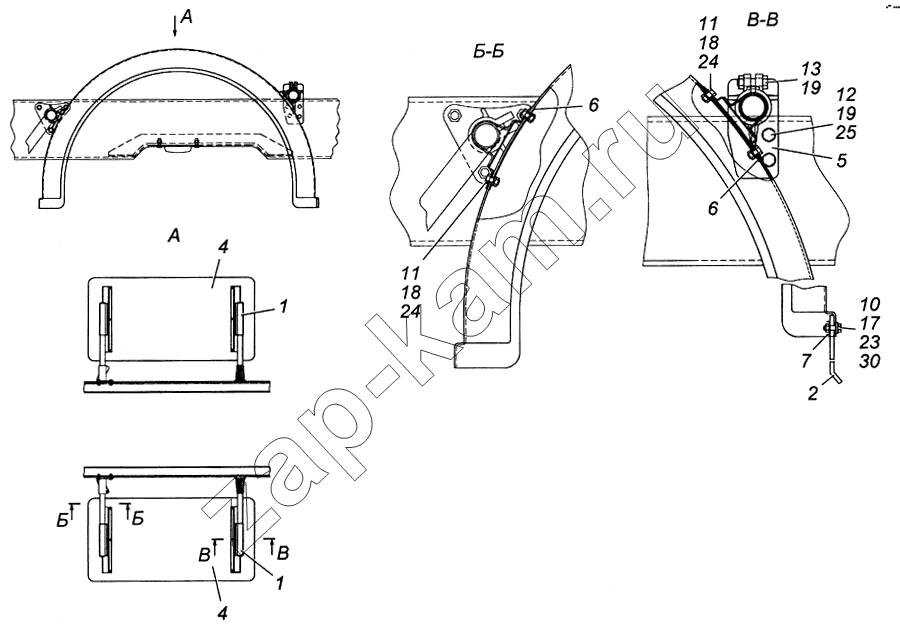

Схема/чертеж: Установка задних крыльев Э4308-8404003 / КамАЗ 4308
1
1
2
4
4
5
5
6
6
7
10
11
11
12
13
17
18
18
19
19
23
24
24
25
30
Поз. Артикул Название детали 1) Автомобиль одиночный КАМАЗ-4308 в сборе2) Шасси одиночное КАМАЗ-4308 в сборе3) Автомобиль-тягач КАМАЗ-4308 в сборе4) Шасси-тягач КАМАЗ-4308 в сборе Цена
К-620 К-620 Крыло грузовое ТУ 4591-001-46902400-2001 2222 -
1 Э4308-8404151 Кронштейн заднего крыла 2222 -
2 5513-8404310 Фартук крыла 2222 -
4 Э4308-8404015 Крыло заднее 2222 -
5 65111-8410229 Держатель стойки левый 2222 -
5 65111-8410228 Держатель стойки правый 1111 -
6 5325-8404319 Пластина 4444 -
7 5513-8404326 Планка 2222 -
10 1/09026/21 Болт М6-6gх25 8888 -
11 1/60436/21 Болт М8-6gх25 24242424 -
12 1/55405/21 Болт М12х1,25-6gх35 8888 -
13 1/55406/21 Болт М12х1,25-6gх40 2222 -
17 1/07259/11 Гайка низкая М6 8888 -
18 1/61008/11 Гайка М8х1,25-6Н 24242424 -
19 1/61036/11 Гайка М12х1,25-6Н 10101010 -
23 1/05164/77 Шайба 6 пружинная 8888 -
24 1/05166/77 Шайба 8 пружинная 24242424 -
25 1/05170/77 Шайба 12 пружинная 8888 -
30 1/05194/01 Шайба плоская 6х12х1,5 8888 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
