4308-1100030 Установка топливных баков, ФГОТ и топливопроводов
/ КамАЗ 4308

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

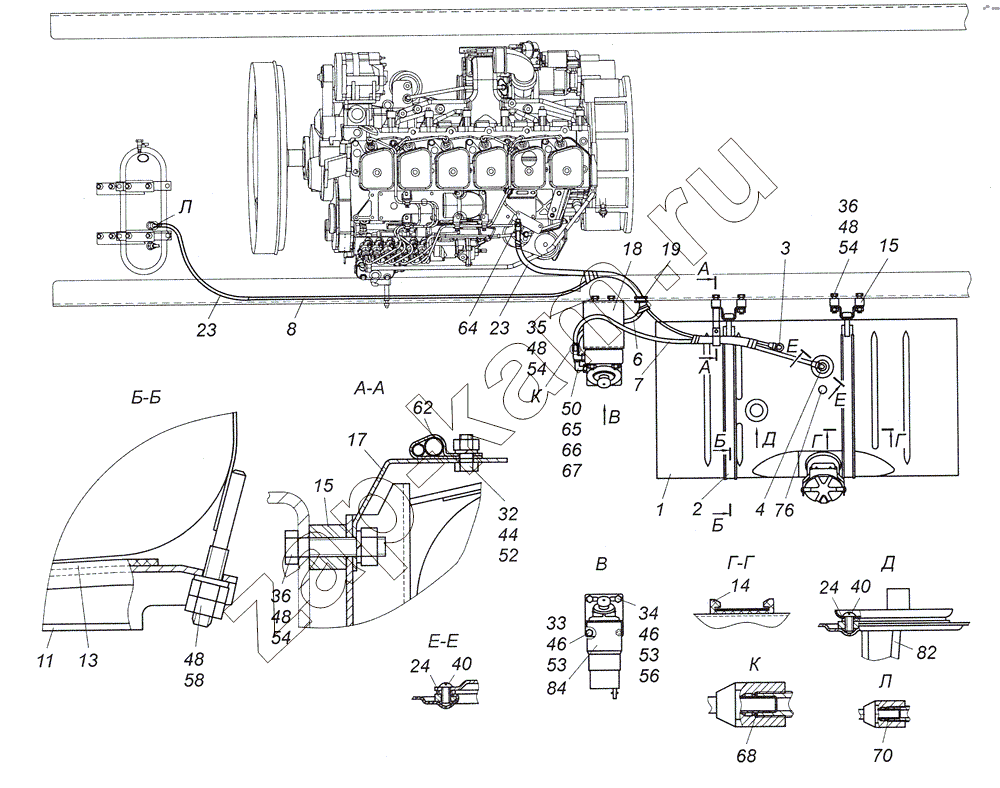

Схема/чертеж: 4308-1100030 Установка топливных баков, ФГОТ и топливопроводов / КамАЗ 4308
1
2
3
4
6
7
8
11
13
14
15
15
17
18
19
23
23
24
24
32
33
34
35
36
36
40
40
44
46
46
48
48
48
48
50
52
53
53
54
54
54
56
58
62
64
65
66
67
68
70
76
82
84
Поз. Артикул Название детали Кол-во Цена
1 5511-1101010-10 Бак топливный 1; -
2 5320-1101110-20 Хомут крепления топливного бака 2; -
3 65115-1104015 Трубка приемная с угольником 1; -
4 65115-1104012 Трубка приемная с фильтром в сборе 1; -
6 53215-3506090 Трубка в сборе 1; -
7 53215-3506101 Трубка в сборе 1; -
8 53205-3506234 Трубка 1; -
11 5320-1101104-10 Кронштейн крепления топливного бака 2; -
13 55102-1101109 Прокладка кронштейна крепления топливного бака 4; -
14 541121-1101115 Прокладка хомута крепления топливного бака 2; -
15 43118-1101119-20 Проставка 8; -
17 5320-1104083 Кронштейн крепления топливных трубопроводов 1; -
18 65115-1105019 Кронштейн 1; -
19 5320-3703301 Втулка проходная 1; -
23 53205-3506433 Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 3; -
24 5320-3827013 Прокладка датчика 2; -
32 1/60432/21 Болт М8-6gх16 1; -
33 1/59709/21 Болт М10х1,25-6gх35 2; по запросу - 30 ₽
34 1/13437/21 Болт М10х1,25-6gх65 2; -
35 1/55404/21 Болт М12х1,25-6gх30 2; -
36 1/55409/21 Болт М12х1,25-6gх55 8; -
40 1/03892/01 Винт М5-6gх8 10; -
44 1/61008/11 Гайка М8х1,25-6Н 1; -
46 1/21647/21 Гайка М10х1,25-6Н 4; -
48 1/61015/11 Гайка М12х1,25-6Н 14; -
50 1/07914/11 Гайка низкая М16х1,5-6Н 2; -
52 1/05166/77 Шайба 8 пружинная 1; -
53 1/05168/77 Шайба 10 пружинная 4; -
54 1/05170/77 Шайба 12 пружинная 10; -
56 1/26386/01 Шайба плоская 10,6х18х2 2; -
58 1/05200/01 Шайба плоская 12х22х3 2; -
62 853890 Хомут специальный 1; -
64 853968 Штуцер ввертный 1; -
65 861004 Угольник 2; -
66 861023 Шайба 2; -
67 864236 Кольцо уплотнительное 2; -
68 864273 Кольцо уплотнительное 4; -
70 864269 Кольцо уплотнительное 2; -
76 870882 Пробка коническая транспортная КГ 3/8" 1; -
82 4573824459 Датчик указателя уровня топлива СЯМИ 407611-114-01 1; -
84 45104110503390 PreLine270 Фильтр грубой очистки топлива 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
