4308-1109001-02 Установка воздушного фильтра
/ КамАЗ 4308

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

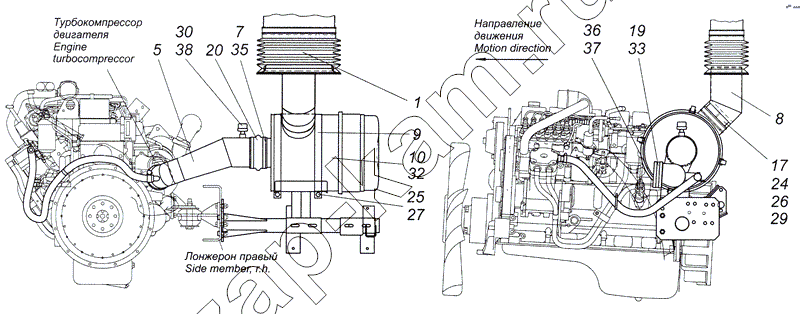

Схема/чертеж: 4308-1109001-02 Установка воздушного фильтра / КамАЗ 4308
1
5
7
8
9
10
17
19
20
24
25
26
27
29
30
32
33
35
36
37
38
Поз. Артикул Название детали Кол-во Цена
1 5308-1109003 Установка воздухозаборника 1; -
5 4308-1109361 Воздухопровод 1; -
7 5320-1109365-01 Хомут воздухозаборника в сборе 2; -
8 5308-1109410-10 Переходник 1; -
9 54112-1109433 Хомут крепления воздушного фильтра в сборе 2; -
10 740.1109510-03 Фильтр воздушный в сборе 1; -
17 5320-1109407-01 Хомут колпака 1; -
19 4308-1109429 Шланг соединительный 1; -
20 5320-1109429 Шланг соединительный 1; -
24 1/59707/21 Болт М10х1,25-6gх25 1; -
25 1/59709/21 Болт М10х1,25-6gх35 2; по запросу - 30 ₽
26 1/21647/21 Гайка М10х1,25-6Н 1; -
27 1/26469/01 Шайба плоская 12,6х28х3 2; -
29 1/05168/77 Шайба 10 пружинная 1; -
30 1/02800/60 Прокладка уплотнительная 14х20х1,5 1; -
32 4510411095102384 Фильтр воздушный ФВ722.1109510 1; -
33 45104110942990 Гофрорукав 101 мм 1; -
35 45104998011490 Хомут ТОRRО 120-140/12-С7W1 2; -
36 45104998011590 Хомут TORRO 100-120/12-C7W1 2; -
37 45104110910090 Хомут специальный 2; -
38 132.3839600 Датчик сигнализатора засоренности воздушного фильтра ТУ 37.003.1025-80 1; 1 410 ₽
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
