4308-1600006 Установка педали и привода выключения сцепления
/ КамАЗ 4308

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

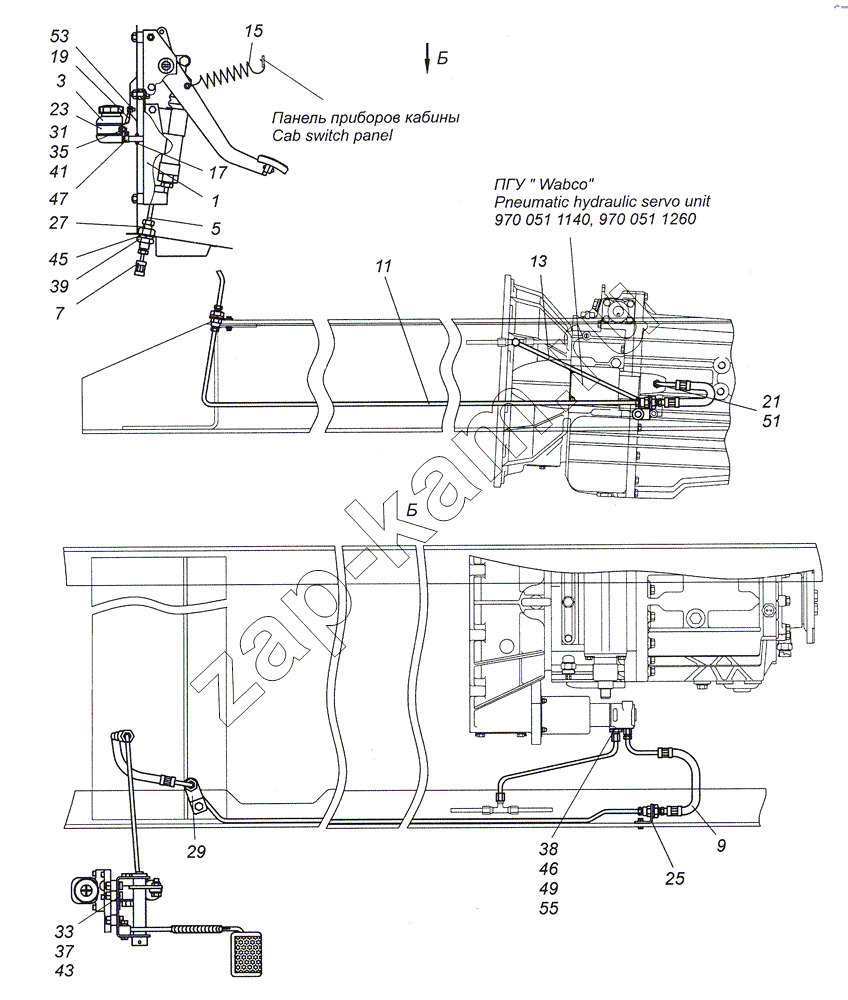

Схема/чертеж: 4308-1600006 Установка педали и привода выключения сцепления / КамАЗ 4308
1
3
5
7
9
11
13
15
17
19
21
23
25
27
29
31
33
35
37
38
39
41
43
45
46
47
49
51
53
55
Поз. Артикул Название детали Кол-во Цена
1 4308-1602008 Педаль сцепления с кронштейном и главным цилиндром в сборе 1; -
3 5320-1602560 Бачок главного цилиндра в сборе 1; -
5 5320-1602588 Трубка от главного цилиндра в сборе 1; -
7 53215-1602590 Шланг гибкий привода управления сцеплением 1; -
9 53215-1602590-10 Шланг гибкий привода управления сцепления 1; -
11 4308-1602592 Трубка привода управления сцеплением 1; -
13 53205-3506405 Трубка 1; -
15 5320-1602034 Пружина оттяжная педали сцепления 1; -
17 5320-1602074 Уплотнитель 1; -
19 5320-1602076 Кронштейн бачка 1; -
21 6350-1609613 Штуцер 1; -
23 5320-1602563 Хомут крепления бачка 1; -
25 5320-1602601 Скоба шланга привода управления сцеплением 1; -
27 5320-1602603 Штуцер соединительный 3; -
29 53205-1602146 Кронштейн крепления шланга {а} 1; -
31 1/09020/21 Болт М6-6gх12 4; -
33 1/13069/21 Болт М10х1,25-6gх30 3; -
35 1/58962/11 Гайка ЕМ6-6Н 2; -
37 1/21647/21 Гайка М10х1,25-6Н 3; -
38 1/07913/11 Гайка низкая М14х1,5-6Н 1; -
39 1/07914/11 Гайка низкая М16х1,5-6Н 3; -
41 1/05164/73 Шайба 6 пружинная 2; -
43 1/05168/77 Шайба 10 пружинная 3; -
45 1/05172/77 Шайба 16 пружинная 3; -
46 1/05201/01 Шайба плоская 14,8х26х3 1; -
47 1/01685/90 Хомут 12 1; -
49 1/02800/60 Прокладка уплотнительная 14х20х1,5 1; -
51 1/02570/60 Прокладка 16,2х22х1,5 1; -
53 853544 Гайкодержатель М6 в сборе 2; -
55 861002 Угольник ввертный 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
