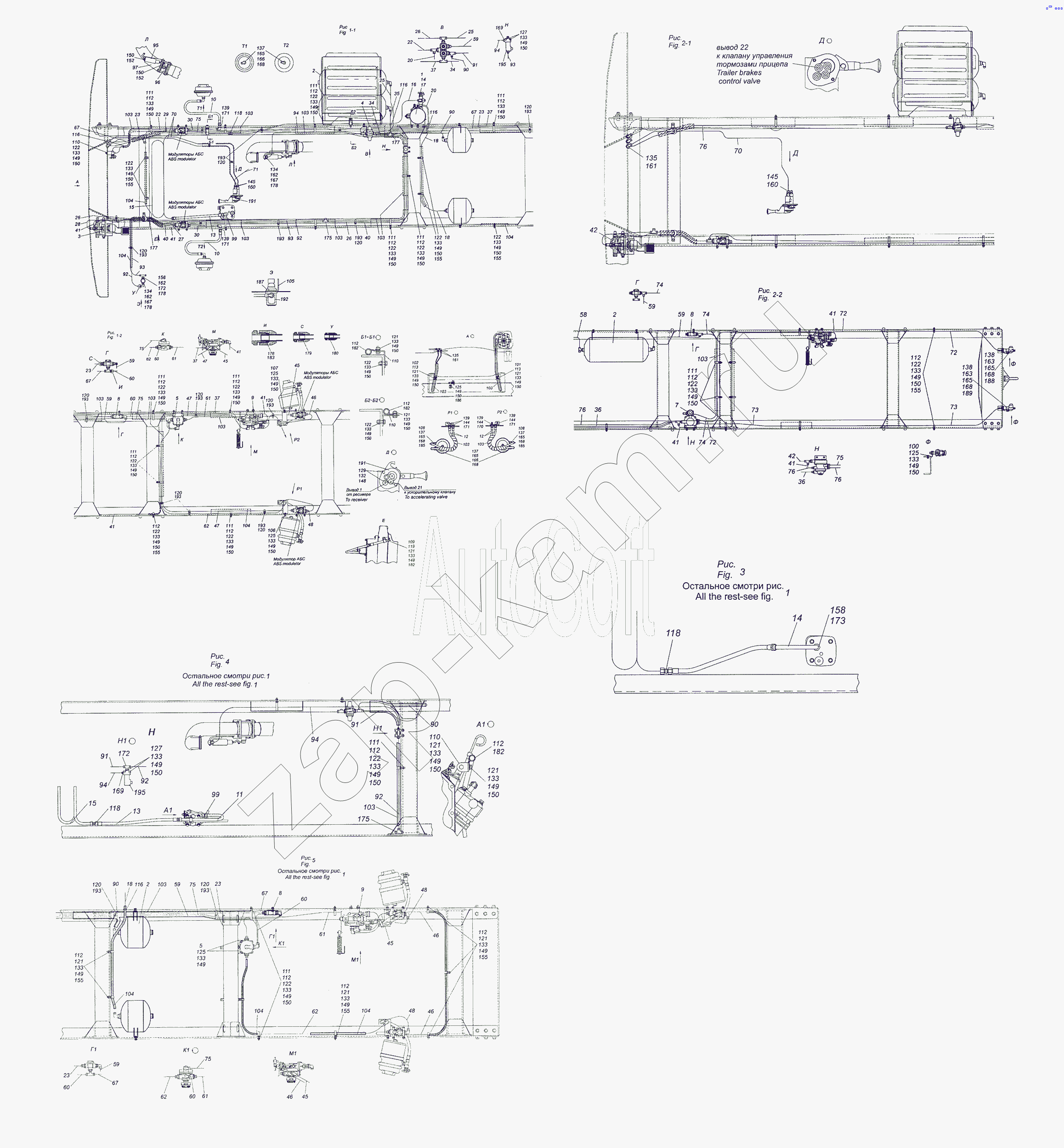

4308-3500006 Установка пневмотормозов
/ КамАЗ 4308

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
4308-3500006
4308-3500006-10
4308-3500006-54
1
2
2
2
2
3
4
5
5
7
8
8
8
8
9
9
10
10
12
12
13
13
14
14
15
15
16
17
18
18
18
20
20
22
22
23
23
23
23
23
25
25
26
26
26
27
28
29
30
30
34
34
35
36
36
37
37
37
37
40
40
41
41
41
41
41
41
41
41
41
42
42
45
45
45
45
46
46
46
46
47
47
47
48
48
48
58
59
59
59
59
59
59
59
59
60
60
60
60
60
60
61
61
61
61
62
62
62
62
62
67
67
67
67
67
70
70
71
72
72
72
73
73
74
74
74
75
75
75
75
75
75
76
76
76
76
90
90
90
90
91
91
91
92
92
92
92
93
93
93
94
94
94
94
95
96
97
99
99
100
101
102
103
103
103
103
103
103
103
103
103
103
103
103
103
103
103
103
104
104
104
104
104
104
104
105
106
106
107
108
109
110
110
110
110
111
111
111
111
111
111
111
111
111
111
111
111
112
112
112
112
112
112
112
112
112
112
112
112
112
112
112
112
112
112
112
112
113
113
116
116
116
116
118
118
118
119
120
120
120
120
120
120
120
120
120
120
120
121
121
121
121
121
121
121
121
121
121
122
122
122
122
122
122
122
122
122
122
122
122
122
122
122
122
122
122
125
125
125
125
125
127
127
129
132
133
133
133
133
133
133
133
133
133
133
133
133
133
133
133
133
133
133
133
133
133
133
133
133
133
133
133
133
133
133
133
133
133
133
133
133
134
134
135
135
137
137
137
137
138
138
139
139
139
139
139
144
144
144
145
145
148
149
149
149
149
149
149
149
149
149
149
149
149
149
149
149
149
149
149
149
149
149
149
149
149
149
149
149
149
149
149
149
149
149
149
149
149
149
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
150
152
152
155
155
155
155
155
155
155
155
156
160
160
161
161
162
162
162
163
163
165
165
165
165
165
165
166
166
167
167
168
168
168
168
168
168
169
169
170
171
171
171
171
172
172
175
175
177
177
178
178
178
178
179
180
182
182
182
182
183
185
185
186
187
188
189
191
191
191
192
193
193
193
193
193
193
193
193
193
193
193
195
195
Поз. Артикул Название детали Кол-во
4308-3500006 4308-3500006 Установка пневмотормозов ;
4308-3500006-10 4308-3500006-10 Установка пневмотормозов ;
4308-3500006-54 4308-3500006-54 Установка пневмотормозов ;
1 4308-3500011-16 Установка осушителя 1;
2 4308-3500013 Установка воздушных ресиверов 1;
2 4308-3500013-10 Установка воздушных ресиверов 1;
3 6520-3500014 Установка двухсекционного тормозного крана 1;
4 4308-3500015 Установка четырехконтурного защитного клапана 1;
5 4308-3500018 Установка ускорительных клапанов 1;
7 4308-3500022-10 Установка клапана управления тормозами прицепа 1;
8 4308-3500062 Установка двухмагистрального клапана 1;
8 4308-3500062-10 Установка двухмагистрального клапана 1;
9 4308-3500033 Установка регулятора тормозных сил 1;
10 5425-3506060 Шланг гибкий к двухсекционному крану 2;
12 54112-3506060 Шланг гибкий 4;
13 6520-3506060 Шланг гибкий соединительный 1;
14 4308-3500011-17 Установка осушителя 1;
15 4308-3506180 Установка охладителя 1;
16 4308-3506196 Трубка 1;
17 4308-3500011-22 Установка осушителя 1;
18 53205-3506140 Трубка 1;
20 53215-3506076 Трубка 1;
22 53215-3506258 Трубка 1;
23 53205-3506430 Втулка трубки 1;
25 53215-3506090 Трубка в сборе 1;
26 53215-3506460 Трубка 1;
27 53215-3506045 Трубка 1;
28 53215-3506090 Трубка в сборе 1;
29 53215-3506110 Трубка 1;
30 53215-3506030 Трубка 2;
34 53215-3506020 Трубка 1;
35 53215-3506030 Трубка 1;
36 53205-3506330 Трубка 1;
37 53215-3506258 Трубка 1;
40 53215-3506460 Трубка 1;
41 53205-3506680 Трубка 1;
41 53205-3506250 Трубка 1;
42 53205-3506436 Трубка 1;
45 53215-3506035 Трубка 1;
46 53215-3506030 Трубка 1;
47 53215-3506258 Трубка 1;
48 53215-3506030 Трубка 1;
58 53215-3506080 Трубка 1;
59 53215-3506185 Трубка 1;
59 53215-3506050 Трубка 1;
60 53215-3506055 Трубка 1;
61 53215-3506101 Трубка в сборе 1;
62 53215-3506190 Трубка 1;
67 53205-3506430 Втулка трубки 1;
70 53205-3506168 Трубка 2;
71 53205-3506040 Трубка подвода воздуха 1;
72 53215-3506420 Трубка 1;
73 53215-3506335 Трубка 1;
74 53215-3506186 Трубка 1;
75 53205-3506500 Трубка 1;
76 53205-3506550 Трубка 1;
90 53205-3506075 Трубка 1;
91 53205-3506135 Трубка 1;
92 53205-3506260 Трубка 1;
93 53205-3570305 Трубка 1;
94 53205-3570140 Трубка 1;
95 53205-3570205 Трубка 1;
96 6460-3570014-10 Корпус вспомогательного тормоза с заслонкой 1;
97 6460-3570100-10 Кронштейн 1;
99 4308-3509420 Угольник ввертный 1;
100 5320-3521019-10 Кронштейн 1;
101 5320-3724048 Держатель заднего правого пучка проводов 1;
102 5320-3724049 Держатель заднего левого пучка проводов 1;
103 53205-3506431 Лента спиральная 22х18х19 ТУ 22-45-001-10841338-93 25;
104 53205-3506433 Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 20;
105 4308-3570083 Кронштейн 1;
106 4326-3506088 Кронштейн крепления шлангов 1;
107 4326-3506089 Кронштейн крепления шлангов 1;
108 5297-3506016 Тройник 2;
109 53205-3506430 Втулка трубки 1;
110 43118-3125270-20 Кронштейн 3;
111 5320-3506432 Скоба 14;
112 53205-3506221 Втулка трубки 26;
113 5320-3724047 Втулка уплотнительная держателя пучков проводов 2;
116 5320-3703301 Втулка проходная 3;
118 53205-3506452 Штуцер проходной 2;
119 53205-8120032 Кронштейн 1;
120 53205-3401228 Хомут 20;
121 1/60434/21 Болт М8-6gх20 5;
122 1/60436/21 Болт М8-6gх25 21;
125 1/60438/21 Болт М8-6gх30 5;
127 1/60443/21 Болт М8-6gх55 2;
129 1/33013/01 Винт М6-6gх16 2;
132 1/58962/11 Гайка ЕМ6-6Н 2;
133 1/61008/11 Гайка М8х1,25-6Н 29;
134 1/07912/11 Гайка низкая М12х1,5-6Н 3;
135 1/07913/11 Гайка низкая М14х1,5-6Н 2;
137 1/07914/11 Гайка низкая М16х1,5-6Н 6;
138 1/07266/11 Гайка низкая М18х1,5-6Н ;
139 1/07267/11 Гайка низкая М20х1,5-6Н 6;
144 1/02984/60 Прокладка 12,2х18х1,5 4;
145 1/02800/60 Прокладка уплотнительная 14х20х1,5 3;
148 1/05164/77 Шайба 6 пружинная 2;
149 1/05166/77 Шайба 8 пружинная 31;
150 1/05196/01 Шайба плоская 8х17 29;
152 1/07963/01 Шплинт разводной 3х15 2;
155 853938 Скоба 2;
156 853962 Переходник ввертный 1;
160 853978 Штуцер ввертный 3;
161 861002-10 Угольник 2;
162 861022 Шайба 10 3;
163 861339 Штуцер фланцевый проходной ;
165 861023 Шайба 6;
166 861030 Угольник ввертный 4;
167 861328 Угольник 2;
168 864236 Кольцо уплотнительное 6;
169 864870 Штуцер ввертный 1;
170 864863 Тройник фланцевый проходной 1;
171 864825 Угольник фланцевый проходной 5;
172 864892 Тройник ввертной симметричный 1;
175 864919 Тройник проходной 1;
177 864921 Тройник 12 проходной 3;
178 864273 Кольцо уплотнительное 36;
179 864221 Кольцо уплотнительное толкателя 20;
180 864269 Кольцо уплотнительное 2;
182 864411-01 Хомут 3;
183 45104999101500 Кольцо 012-015-19-2-2 ГОСТ 9833-76 36;
185 16-3515310 Клапан контрольного вывода в сборе 2;
186 16-3515510 Кран экстренного растормаживания в сборе 1;
187 100-3537139 Гайка М26х1,5-6Н 1;
188 6022-3521110 Головка соединительная автоматическая 1;
189 6023-3521111 Головка соединительная автоматическая 1;
191 6029-3537310-20 Кран тормозной обратного действия с ручным управлением в сборе 1;
191 6029-3537310-30 Кран стояночного тормоза с ручным управлением в сборе 1;
192 8002-3537110 Кран пневматический 1;
193 2108-3401228 Хомут 20;
195 45104354200100 Клапан электромагнитный 7Д3.254.022-10 1;
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
