4308-5000079-10 Установка механизма опрокидывания кабины
/ КамАЗ 4308

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

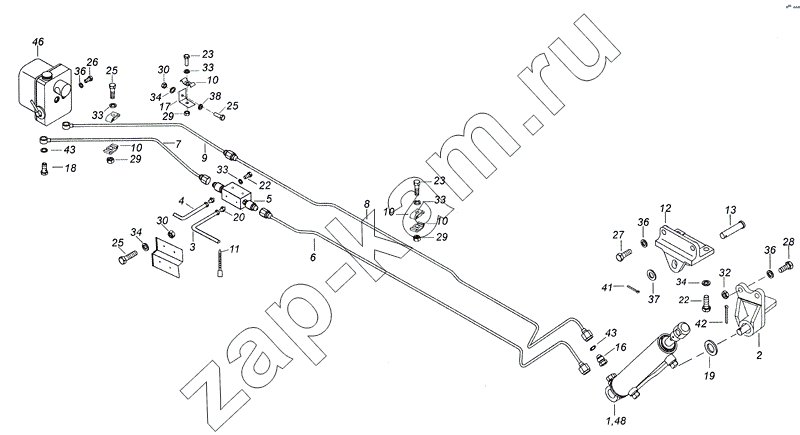

Схема/чертеж: 4308-5000079-10 Установка механизма опрокидывания кабины / КамАЗ 4308
1
2
4
5
6
7
8
9
10
10
10
10
11
12
13
16
17
18
19
20
22
22
23
23
25
25
25
26
27
28
29
29
29
30
30
32
33
33
33
33
34
34
34
36
36
36
37
38
41
42
43
43
46
48
Поз. Артикул Название детали Кол-во Цена
1 4310-5003010-20 Гидроцилиндр 1; -
2 53212-5003015-10 Кронштейн 1; -
3 65115-5009052-01 Трубка пластиковая 1; -
4 65115-5009054-01 Трубка пластиковая 1; -
5 65115-5009066-10 Разветвитель 1; -
6 4308-5009090 Трубка подъёма кабины 1; -
7 4308-5009092 Трубка подъёма кабины 1; -
8 4308-5009094 Трубка опускания кабины 1; -
9 4308-5009096 Трубка опускания кабины 1; -
10 740.1104358 Скоба крепления топливных трубок 6; -
11 53205-3401228 Хомут 6; -
12 4308-5003110-10 Кронштейн 1; -
13 4310-5003114 Палец 1; -
16 43114-5003165-13 Штуцер 2; -
17 43114-5009084-30 Кронштейн трубопроводов 1; -
18 43101-5009099 Болт поворотный 2; -
19 6520-5003117-70 Втулка 2; -
20 65115-5009057 Штуцер 2; -
21 6520-5009075 Кронштейн 1; -
22 1/60430/21 Болт М8-6gх12 2; -
23 1/60438/21 Болт М8-6gх30 2; -
24 1/60436/21 Болт М8-6gх25 1; -
25 1/59707/21 Болт М10х1,25-6gх25 2; -
26 1/55400/23 Болт М12х1,25-6gх16 2; -
27 1/55405/21 Болт М12х1,25-6gх35 4; -
28 1/55406/21 Болт М12х1,25-6gх40 3; -
29 1/61023/11 Гайка М8-6Н низкая 3; -
30 1/07910/11 Гайка М10х1,25-6Н 2; -
32 1/61015/11 Гайка М12х1,25-6Н 3; -
33 1/05166/73 Шайба 8 пружинная 5; -
34 1/05168/73 Шайба 10 пружинная 2; -
36 1/05170/77 Шайба 12 пружинная 9; -
37 1/35507/03 Шайба плоская 16х30 1; -
38 870633 Шайба плоская 11х24х1,2 1; -
41 1/07970/01 Шплинт 4х30 1; -
42 1/07974/01 Шплинт 4,7х40 1; -
43 1/02984/60 Прокладка 12,2х18х1,5 6; -
46 45104500400190 Насос опрокидывающего механизма КТС 40-506.900 1; -
48 45104500321400 Насос опрокидывания кабины ШНКФ 458662250 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
