4308-8106007 Установка подогревателя
/ КамАЗ 4308

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

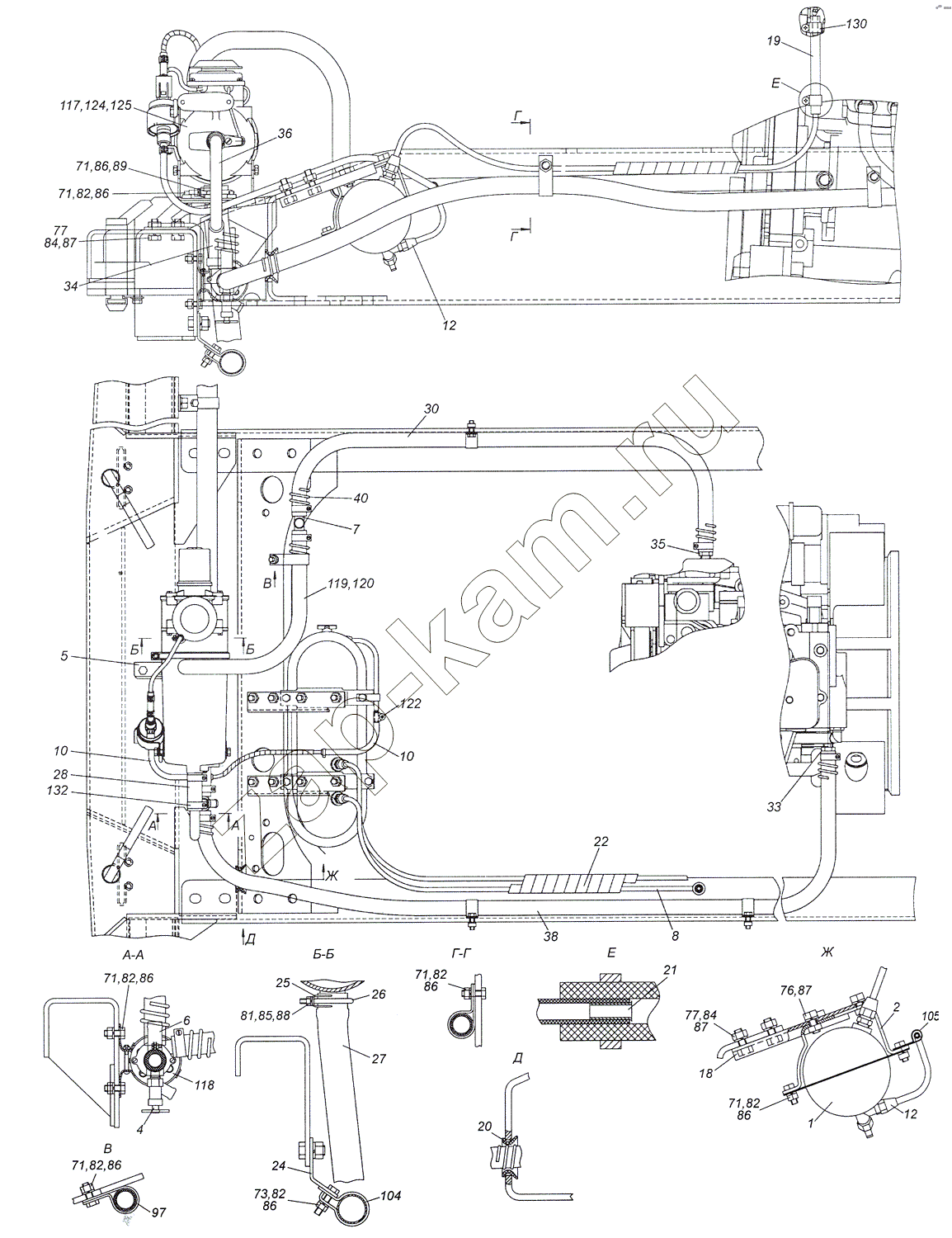

Схема/чертеж: 4308-8106007 Установка подогревателя / КамАЗ 4308
4308-8106007-01
4308-8106007
1
2
4
5
6
7
12
12
18
19
20
21
22
24
25
26
27
28
30
33
34
35
36
38
40
71
71
71
71
71
71
73
76
77
77
81
82
82
82
82
82
82
84
84
85
86
86
86
86
86
86
86
87
87
87
88
89
97
104
105
117
118
119
122
124
125
130
132
Поз. Артикул Название детали Кол-во Цена
4308-8106007-01 4308-8106007-01 Установка подогревателя ; -
4308-8106007 4308-8106007 Установка подогревателя ; -
1 5320-1015262-20 Бачок топливный 1; -
2 53205-1015684 Кронштейн (сварка) 2; -
4 5320-8105010 Кран сливной в сборе 1; -
5 4308-8106021 Кронштейн 2; -
6 6520-8106025 Крестовина 1; -
7 53205-8106032 Тройник (сварка) 1; -
9 4308-8106095 Трубопровод 1; -
12 4308-8106810 Переходник 1; -
18 4308-8106283 Угольник 2; -
19 4308-1104159 Рукав 1; -
20 5320-3414074 Накладка защитная 1; -
21 53205-3506030 Втулка 2; -
22 53205-3506433 Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 4; -
24 4308-8106044-10 Кронштейн выпускной трубы 1; -
25 53205-8106050 Хомут 1; -
26 53205-8106051 Стремянка хомута 1; -
27 53215-8106053 Труба выпускная 1; -
28 53205-8106056 Рукав 2; -
30 6460-8106057 Шланг отопителя подводящий в сборе 1; -
33 4308-8106065 Штуцер подводящий 1; -
34 4308-8106070 Патрубок угловой 1; -
35 4308-8106086 Штуцер отводящий 1; -
36 4308-8106090 Патрубок 1; -
38 4308-8106458 Рукав 1; -
40 5320-8120149 Оболочка шланга 5; -
71 1/60436/21 Болт М8-6gх25 13; -
73 1/60439/21 Болт М8-6gх35 1; -
76 1/59705/21 Болт М10х1,25-6gх20 4; -
77 1/59707/21 Болт М10х1,25-6gх25 8; -
81 1/58962/21 Гайка М6-6Н 2; -
82 1/61008/11 Гайка М8х1,25-6Н 11; -
84 1/21647/11 Гайка М10х1,25-6Н 8; -
85 1/05164/73 Шайба 6 пружинная 2; -
86 1/05166/77 Шайба 8 пружинная 14; -
87 1/05168/77 Шайба 10 пружинная 12; -
88 1/05194/01 Шайба плоская 6х12х1,5 2; -
89 1/05196/01 Шайба плоская 8х17 1; -
97 853890 Хомут специальный 4; -
102 864221 Кольцо уплотнительное толкателя 1; -
104 864452 Хомут 38,5 специальный 1; -
105 870920 Кляммер 13 1; -
117 45104810645121 Нагреватель 11ТС.451.01.00.00.000 1; -
118 4573753936 Электродвигатель с насосом НО 472.3780 АДИГ.062511.001-02 1; -
119 45104810645101 Патрубок угловой 14ТС.451.00.00.00.006 1; -
122 45104998010990 Хомут ТОRRО 8-12/9-С7W1 1; -
124 45104810645122 Нагреватель 14ТС.451.11.00.00.000 ; -
125 45104816645123 Нагреватель 14ТС.451.12.00.00.000 ; -
130 45104998011090 Хомут с червячной резьбой ТОRR0 12-22/9-С7W1 2; -
132 45104998010890 Хомут ТОRRО20-32/12-С7W1 12; -
