4308-8403010 Установка задней части переднего крыла правая
/ КамАЗ 4308

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

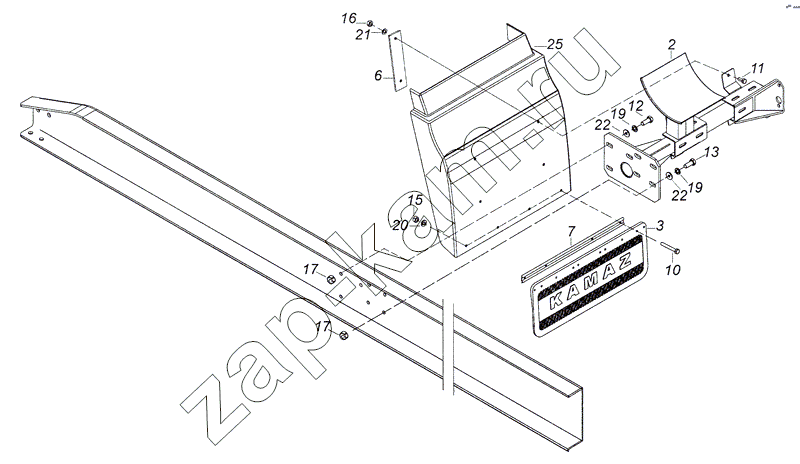

Схема/чертеж: 4308-8403010 Установка задней части переднего крыла правая / КамАЗ 4308
2
3
6
7
10
11
12
13
15
16
17
17
19
19
20
21
22
22
25
Поз. Артикул Название детали Кол-во Цена
2 4308-8403172 Кронштейн 1; -
3 5513-8404311 Фартук крыла 1; -
6 4308-8403156 Пластина 2; -
7 5513-8404326 Планка 1; -
10 853065 Болт М6-6gх30 4; -
11 1/60434/21 Болт М8-6gх20 4; -
12 1/55404/21 Болт М12х1,25-6gх30 4; -
13 1/55406/21 Болт М12х1,25-6gх40 3; -
15 1/58962/21 Гайка М6-6Н 4; -
16 1/61008/11 Гайка М8х1,25-6Н 4; -
17 1/61015/11 Гайка М12х1,25-6Н 7; -
19 1/26469/01 Шайба плоская 12,6х28х3 7; -
20 1/05164/77 Шайба 6 пружинная 4; -
21 1/05166/73 Шайба 8 пружинная 4; -
22 1/05170/73 Шайба 12 пружинная 7; -
25 573271.8403020 Панель задней части переднего крыла правая 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
