4308-8404003 Установка задних крыльев
/ КамАЗ 4308

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

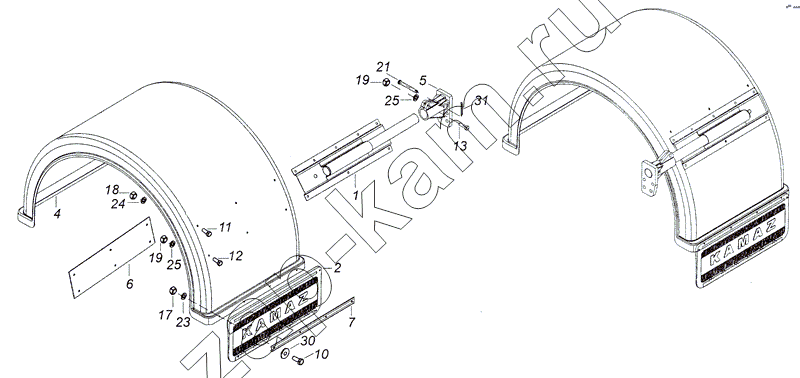

Схема/чертеж: 4308-8404003 Установка задних крыльев / КамАЗ 4308
4308-8404003-10
4308-8404003
1
2
4
5
5
6
7
10
11
12
13
17
18
19
19
21
23
24
25
25
30
31
Поз. Артикул Название детали Кол-во Цена
4308-8404003-10 4308-8404003-10 Установка задних крыльев ; -
4308-8404003 4308-8404003 Установка задних крыльев ; -
1 4308-8404151 Кронштейн заднего крыла 2; -
2 5513-8404311 Фартук крыла 2; -
4 4308-8404015 Крыло заднее 2; -
5 65111-8410228 Держатель стойки правый 1; -
5 65111-8410229 Держатель стойки левый 1; -
6 5325-8404319 Пластина 4; -
7 5513-8404326 Планка 2; -
10 1/09026/21 Болт М6-6gх25 8; -
11 1/60436/21 Болт М8-6gх25 24; -
12 1/55405/21 Болт М12х1,25-6gх35 8; -
13 1/55406/21 Болт М12х1,25-6gх40 2; -
17 1/07259/11 Гайка низкая М6 8; -
18 1/61008/11 Гайка М8х1,25-6Н 24; -
19 1/61036/11 Гайка М12х1,25-6Н 10; -
21 260048 Палец 2; -
23 1/05164/77 Шайба 6 пружинная 8; -
24 1/05166/77 Шайба 8 пружинная 24; -
25 1/05170/77 Шайба 12 пружинная 10; -
30 1/05194/01 Шайба плоская 6х12х1,5 8; -
31 1/07964/01 Шплинт разводной 3х20 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
