4308-8410003-30 Установка боковой защиты
/ КамАЗ 4308

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

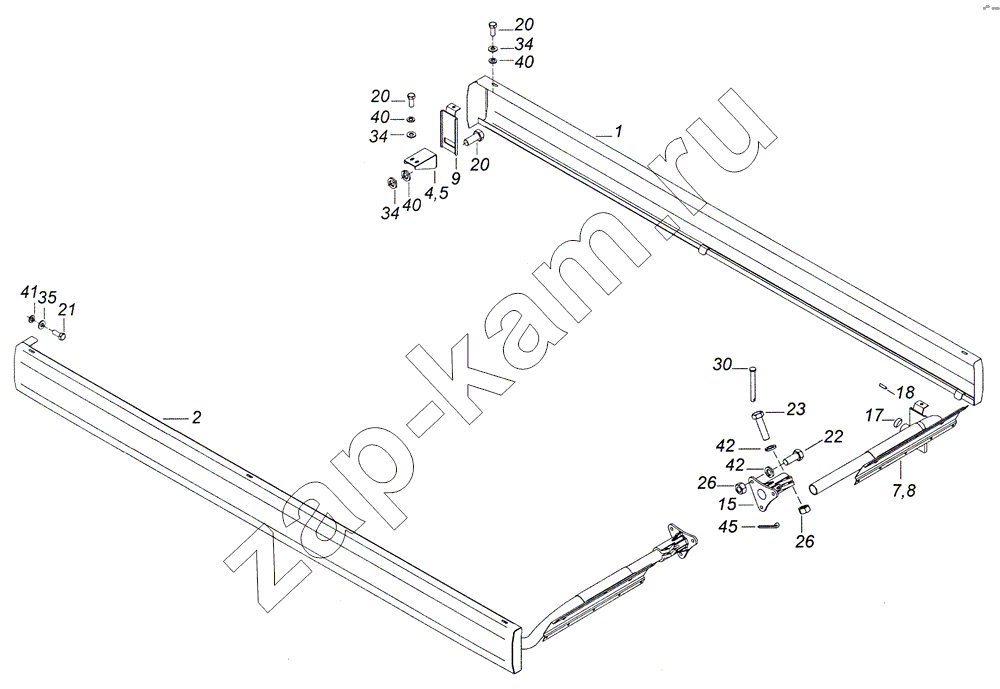

Схема/чертеж: 4308-8410003-30 Установка боковой защиты / КамАЗ 4308
1
2
4
5
7
8
9
15
17
18
20
20
20
21
22
23
26
26
30
34
34
34
35
40
40
40
41
42
42
45
Поз. Артикул Название детали Кол-во Цена
1 4308-8410008-30 Ограждение правое 1; -
2 4308-8410009-30 Ограждение левое 1; -
4 4308-8410020-20 Кронштейн бокового ограждения правый 1; -
5 4308-8410021-20 Кронштейн бокового ограждения левый 1; -
7 4308-8410024-20 Стойка задняя правая 1; -
8 4308-8410025-20 Стойка задняя левая 1; -
9 4308-8410033-20 Пластина опорная передняя 2; -
15 5410-8404151 Держатель заднего крыла 2; -
17 65117-8410045 Заглушка 2; -
18 65115-8410079 Прокладка кронштейна бруса 4; -
20 1/60436/21 Болт М8-6gх25 10; -
21 1/59707/21 Болт М10х1,25-6gх25 2; -
22 1/55404/21 Болт М12х1,25-6gх30 6; -
23 1/55407/21 Болт М12х1,25-6gх45 2; -
26 1/61015/11 Гайка М12х1,25-6Н 8; -
30 260048 Палец 2; -
34 1/05196/01 Шайба плоская 8х17 10; -
35 1/26468/01 Шайба плоская 10,2х25х2 2; -
40 1/05166/73 Шайба 8 пружинная 10; -
41 1/05168/73 Шайба 10 пружинная 2; -
42 1/05170/73 Шайба 12 пружинная 8; -
45 1/07964/01 Шплинт разводной 3х20 2; -
