4308-1001005-13 Установка силового агрегата
/ КамАЗ 4308 (Евро 3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

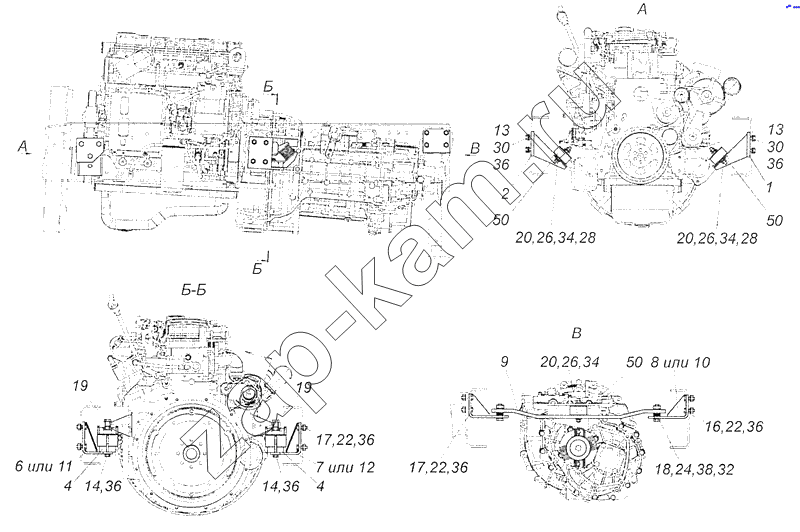

Схема/чертеж: 4308-1001005-13 Установка силового агрегата / КамАЗ 4308 (Евро 3)
1
2
4
4
6
7
8
9
10
11
12
13
13
14
14
16
17
17
18
19
19
20
20
20
22
22
22
24
26
26
26
28
28
30
30
32
34
34
34
36
36
36
36
36
36
36
38
50
50
50
Поз. Артикул Название детали Кол-во Цена
1 3297-1001017 Кронштейн передней опоры левый 1; -
2 3297-1001018 Кронштейн передней опоры правый 1; -
4 3297-1001348-40 Опора силового агрегата задняя 2; -
6 4308-1001048-16 Кронштейн задней опоры правый 1; -
7 4308-1001049-16 Кронштейн задней опоры левый 1; -
8 4308-1001173-13 Кронштейн поддерживающей опоры 2; -
9 4308-1001171-30 Балка поддерживающей опоры 1; -
10 4308-1001173-43 Кронштейн поддерживающей опоры 2; -
11 4308-1001048-56 Кронштейн задней опоры правый 1; -
12 4308-1001049-56 Кронштейн задней опоры левый 1; -
13 1/55403/21 Болт М12х1,25-6gх25 6; -
14 1/55404/21 Болт М12х1,25-6gх30 4; -
16 1/55405/21 Болт М12х1,25-6gх35 4; -
17 1/55406/21 Болт М12х1,25-6gх40 12; -
18 1/59811/21 Болт М16х1,5-6gх60 2; -
19 1/12541/21 Болт М16х1,5-6gх80 2; -
20 1/17017/11 Гайка М10х1,25-6Н 6; -
22 1/61015/11 Гайка М12х1,25-6Н 16; -
24 1/21641/11 Гайка М16х1,5-6Н 2; -
26 1/26468/01 Шайба плоская 10,2х25х2 6; -
28 1/26443/01 Шайба плоская 10х35х3 8; -
30 1/05200/01 Шайба плоская 12х22х3 6; -
32 1/05202/01 Шайба плоская 16,8х28х3 12; -
34 1/05168/77 Шайба 10 пружинная 6; -
36 1/05170/77 Шайба 12 пружинная 26; -
38 1/05172/77 Шайба 16 пружинная 2; -
50 45104100100290 Буфер 3; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
