4308-1200003-10 Установка системы выпуска
/ КамАЗ 4308 (Евро 3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

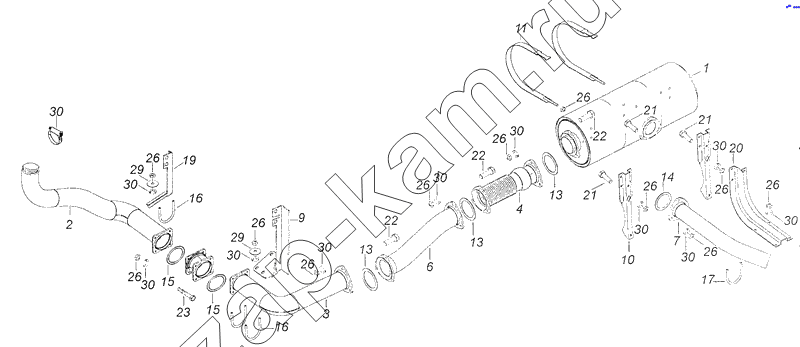

Схема/чертеж: 4308-1200003-10 Установка системы выпуска / КамАЗ 4308 (Евро 3)
1
2
3
4
6
7
9
10
11
13
13
13
14
15
15
16
16
17
19
20
21
21
21
22
22
22
23
26
26
26
26
26
26
26
26
26
26
26
29
29
30
30
30
30
30
30
30
30
30
30
30
Поз. Артикул Название детали Кол-во Цена
1 4308-1201010 Глушитель выпуска 1; -
2 4308-1203010-41 Труба приемная 1; -
3 4308-1203011-41 Труба передняя 1; -
4 4308-1203012-50 Металлорукав 1; -
6 4308-1203013-70 Труба задняя 1; -
7 4308-1203015-21 Труба выпускная 1; -
9 4308-1203032-41 Кронштейн левый 1; -
10 4308-1203041 Кронштейн глушителя 2; -
11 5320-1203047 Хомут в сборе 2; -
13 5320-1203020 Прокладка фланца 3; -
14 5511-1203023 Прокладка 1; -
15 54115-1203023 Прокладка 4; -
16 54115-1203061 Стремянка 3; -
17 5320-1203065 Стремянка 1; -
19 4308-1203183 Кронштейн правый 1; -
20 541121-1203184 Кронштейн 1; -
21 1/59707/21 Болт М10х1,25-6gх25 9; -
22 1/13070/21 Болт М10х1,25-6gх40 12; -
23 1/59724/31 Болт М10х1,25-6gх130 2; -
24 1/59726/31 Болт М10х1,25-6gх140 2; -
26 1/21647/11 Гайка М10х1,25-6Н 37; -
29 1/26386/01 Шайба плоская 10,6х18х2 6; -
30 1/05168/77 Шайба 10 пружинная 33; -
32 45104120000190 Хомут специальный 3354862 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
