4308-1200005 Установка системы выпуска
/ КамАЗ 4308 (Евро 3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

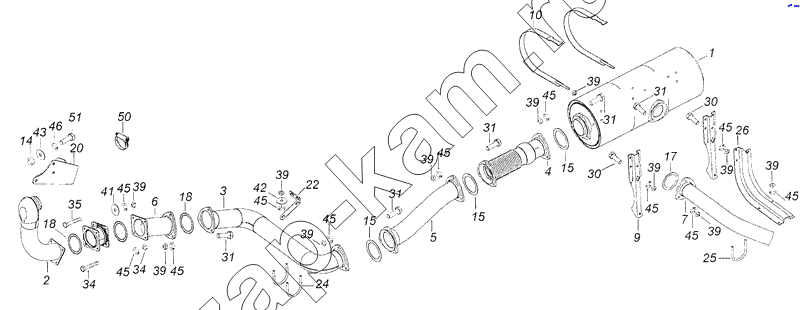

Схема/чертеж: 4308-1200005 Установка системы выпуска / КамАЗ 4308 (Евро 3)
1
2
3
4
5
6
7
9
10
14
15
15
15
17
18
18
20
22
24
25
26
30
30
31
31
31
31
31
34
34
35
39
39
39
39
39
39
39
39
39
39
39
41
42
43
45
45
45
45
45
45
45
45
45
45
45
46
50
51
Поз. Артикул Название детали Кол-во Цена
1 4308-1201010 Глушитель выпуска 1; -
2 4308-1203010-70 Труба приемная 1; -
3 4308-1203011-22 Труба передняя 1; -
4 4308-1203012-50 Металлорукав 1; -
5 4308-1203013-70 Труба задняя 1; -
6 4308-1203014-22 Труба промежуточная 1; -
7 4308-1203015-21 Труба выпускная 1; -
9 4308-1203041 Кронштейн глушителя 2; -
10 5320-1203047 Хомут в сборе 2; -
14 43118-1101119 Проставка 3; -
15 5320-1203020 Прокладка фланца 4; -
17 5511-1203023 Прокладка 1; -
18 54115-1203023 Прокладка 4; -
20 4308-1203030-70 Кронштейн приемной трубы 1; -
22 4308-1203032 Кронштейн 1; -
24 54115-1203061 Стремянка 1; -
25 5320-1203065 Стремянка 1; -
26 541121-1203184 Кронштейн 1; -
29 1/60438/21 Болт М8-6gх30 2; -
30 1/59707/21 Болт М10х1,25-6gх25 9; -
31 1/13070/21 Болт М10х1,25-6gх40 15; -
34 1/59724/31 Болт М10х1,25-6gх130 2; -
35 1/59726/31 Болт М10х1,25-6gх140 2; -
39 1/21647/11 Гайка М10х1,25-6Н 36; -
41 1/26386/01 Шайба плоская 10,6х18х2 2; -
42 1/26468/01 Шайба плоская 10,2х25х2 1; -
43 1/05200/01 Шайба плоская 12х22х3 3; -
44 1/05166/77 Шайба 8 пружинная 2; -
45 1/05168/77 Шайба 10 пружинная 32; -
46 1/05170/77 Шайба 12 пружинная 3; -
50 45104120000190 Хомут специальный 3354862 1; -
51 45104991052000 Болт М12-6gх45 356-70520 3; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
