4308-1300023-50 Установка радиатора
/ КамАЗ 4308 (Евро 3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

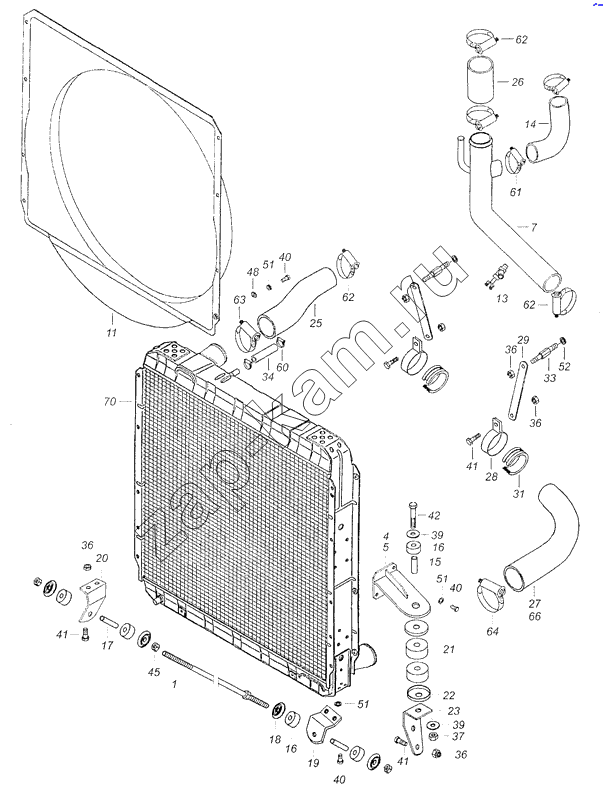

Схема/чертеж: 4308-1300023-50 Установка радиатора / КамАЗ 4308 (Евро 3)
1
4
5
7
11
13
14
15
16
16
17
18
19
20
21
22
23
25
26
27
28
29
31
33
34
36
36
36
36
37
39
39
40
40
40
41
41
41
42
45
48
51
51
51
52
60
61
62
62
62
63
64
66
70
Поз. Артикул Название детали Кол-во Цена
1 4308-1302034 Тяга крепления радиатора 1; -
4 4308-1302078-51 Кронштейн крепления радиатора правый 1; -
5 4308-1302079-51 Кронштейн крепления радиатора левый 1; -
7 4308-1303028-50 Труба отводящая 1; -
11 43085-1309010-20 Кожух вентилятора 1; -
13 5320-8105010 Кран сливной в сборе 1; -
14 7405.1013292-01 Рукав 1; -
15 6520-1302031 Втулка распорная 2; -
16 5320-1302037 Подушка крепления радиатора 6; 30 ₽
17 65115-1302037 Втулка распорная тяги 2; -
18 5320-1302038 Чашка буфера тяги 4; -
19 4308-1302047-20 Кронштейн тяги радиатора задний 1; -
20 4308-1302048-20 Кронштейн тяги радиатора передний 1; -
21 5320-1302060 Подушка подвески радиатора 2; -
22 5320-1302062 Чашка подвески радиатора 4; -
23 4308-1302179-51 Кронштейн подвески радиатора 2; -
25 54115-1303010-29 Рукав 1; -
26 54115-1303027-29 Рукав 1; -
27 4308-1303027-50 Рукав 1; -
28 6560-1303076 Хомут 2; -
29 54115-1303077-29 Кронштейн трубы отводящей нижней 2; -
31 5297-1303079 Прокладка хомута 2; -
33 54115-1303179-29 Стойка 2; -
34 5320-1311063-02 Рукав 1; -
36 251646 Гайка М10х1,25-6Н ОСТ 37.001.197-75 10; -
37 251647 Гайка М12х1,25-6Н ОСТ 37.001.197-97 2; -
39 252045 Шайба плоская 12х34 ОСТ 37.001.144-96 4; -
40 1/60432/21 Болт М8-6gх16 16; -
41 1/13069/21 Болт М10х1,25-6gх30 8; -
42 1/55412/31 Болт М12х1,25-6gх70 2; -
45 1/21647/11 Гайка М10х1,25-6Н 3; -
48 1/05196/01 Шайба плоская 8х17 8; -
51 1/05166/73 Шайба 8 пружинная 16; -
52 1/05170/73 Шайба 12 пружинная 2; -
60 45104998011090 Хомут с червячной резьбой ТОRR0 12-22/9-С7W1 2; -
61 45104998011290 Хомут TORRO 30-45/12-C7W1 2; -
62 45104998010490 Хомут ТОRRО 50-70/12С7-W1 4; -
63 45104998010590 Хомут ТОRRО 60-80/12-С7W1 1; -
64 45104998010690 Хомут ТОRRО70-90/12-С7W1 1; -
66 45104130000690П Рукав 1; -
70 45104130101011 Радиатор 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
