4308-1311005-50 Установка расширительного бачка
/ КамАЗ 4308 (Евро 3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

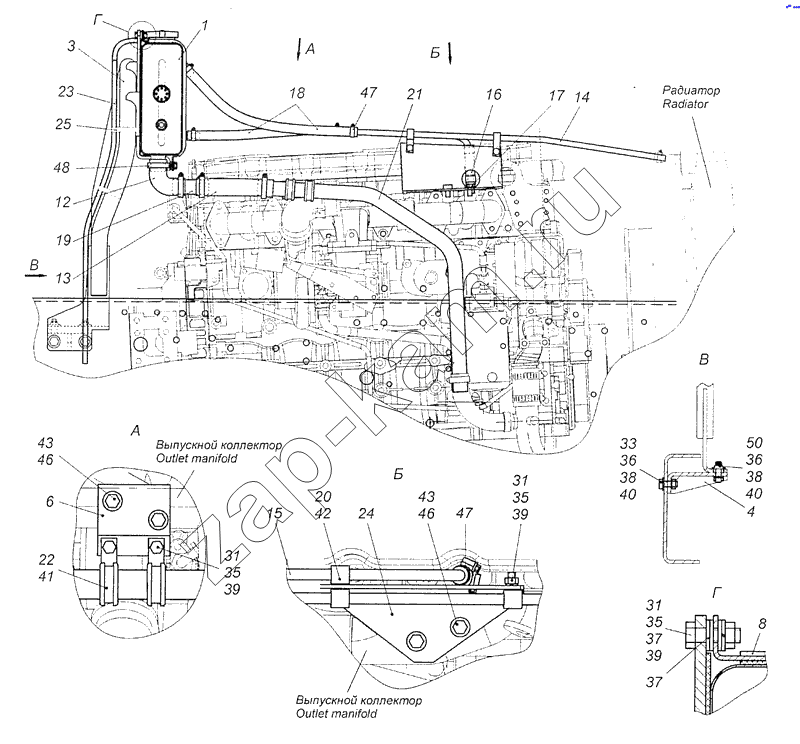

Схема/чертеж: 4308-1311005-50 Установка расширительного бачка / КамАЗ 4308 (Евро 3)
1
3
4
6
8
12
13
14
15
16
17
18
19
20
21
22
23
24
25
31
31
31
33
35
35
35
36
36
37
37
38
38
39
39
39
40
40
41
42
43
43
46
46
47
47
48
50
Поз. Артикул Название детали Кол-во Цена
1 5308-1311010 Бачок расширительный 1; -
3 4308-1311025-50 Кронштейн бачка расширительного 1; -
4 4308-1311050-50 Кронштейн 2; -
6 43085-1311070 Кронштейн 1; -
8 43255-1311086 Скоба наружная 1; -
12 5308-1311049-01 Рукав 1; -
13 54115-1311049-29 Рукав 1; -
14 4308-1311061 Трубка отвода воздуха из радиатора 1; -
15 43085-1311062 Трубка отвода воздуха из двигателя 1; -
16 5308-1311063-02 Рукав 1; -
17 5297-1311064-09 Штуцер 1; -
18 54115-1311066-29 Рукав 2; -
19 5297-1311083-60 Труба соединительная 1; -
20 5320-1311089 Прокладка хомута 1; -
21 54115-1311091-29 Труба перепускная 1; -
22 6520-1311093-76 Прокладка хомута 2; -
23 5297-1311117 Трубка отвода пара 1; -
24 43085-1311168 Кронштейн 1; -
25 53205-3401228 Хомут 4; -
31 1/60436/21 Болт М8-6gх25 6; -
33 1/55405/21 Болт М12х1,25-6gх35 4; -
35 1/61008/11 Гайка М8х1,25-6Н 6; -
36 1/61036/11 Гайка М12х1,25-6Н 8; -
37 1/05196/01 Шайба плоская 8х17 6; -
38 1/26469/01 Шайба плоская 12,6х28х3 8; -
39 1/05166/73 Шайба 8 пружинная 6; -
40 1/05170/73 Шайба 12 пружинная 8; -
41 864408 Хомут 37 2; -
42 864411 Хомут 20 специальный 3; -
43 870860 Шайба тарельчатая 10 4; -
46 45104991050900 Болт М10-6gх20 4; -
47 45104998011090 Хомут с червячной резьбой ТОRR0 12-22/9-С7W1 6; -
48 45104998011290 Хомут TORRO 30-45/12-C7W1 4; -
50 2108-3501030-01 Болт крепления цилиндра переднего тормоза 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
