4308-3400018-45 Установка трубопроводов
/ КамАЗ 4308 (Евро 3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

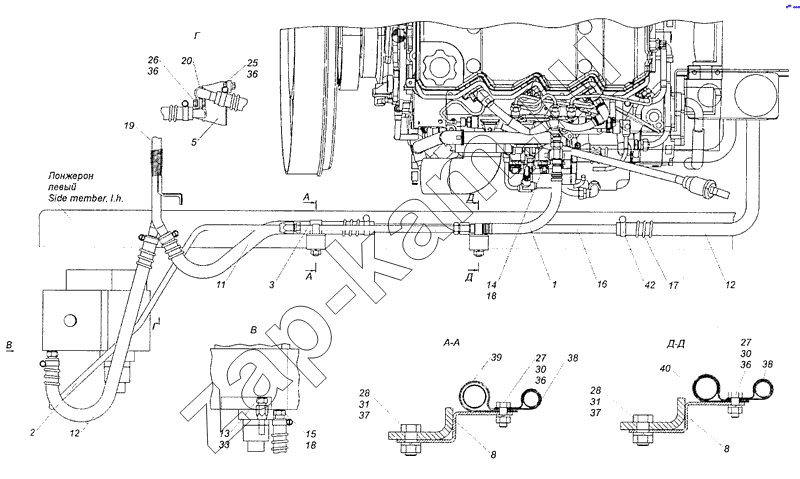

Схема/чертеж: 4308-3400018-45 Установка трубопроводов / КамАЗ 4308 (Евро 3)
1
2
3
5
8
8
11
12
12
13
14
15
16
17
18
18
19
20
25
26
27
27
28
28
30
30
31
31
33
36
36
36
36
37
37
38
38
39
40
42
Поз. Артикул Название детали Кол-во Цена
1 65115-3408020-10 Шланг высокого давления 1; -
2 4308-3408054-40 Труба высокого давления 1; -
3 4308-3408056-40 Труба высокого давления 1; -
5 5320-3419030 Кронштейн масляного радиатора в сборе 2; -
8 4308-3408017-40 Кронштейн 2; -
11 5320-3408025 Шланг низкого давления насоса 1; -
12 53205-3408025-10 Шланг низкого давления насоса гидроусилителя руля 2; -
13 4308-3408059-40 Штуцер М16хМ18 1; -
14 6520-3408059-01 Штуцер высокого давления 1; -
15 6520-3408060-01 Штуцер низкого давления 1; -
16 4308-3408132-40 Труба низкого давления 1; -
17 5320-3408165 Чехол защитный шланга низкого давления 3; -
18 6520-3408225-01 Прокладка 2; -
19 65115-3419011 Радиатор масляный гидроусилителя руля 1; -
20 5320-3419037 Скоба крепления масляного радиатора 2; -
25 1/60432/21 Болт М8-6gх16 4; -
26 1/60434/21 Болт М8-6gх20 2; -
27 1/60438/21 Болт М8-6gх30 2; -
28 1/55404/21 Болт М12х1,25-6gх30 2; -
30 1/61023/11 Гайка М8-6Н низкая 2; -
31 1/61036/11 Гайка М12х1,25-6Н 2; -
33 1/02570/60 Прокладка 16,2х22х1,5 1; -
36 1/05166/77 Шайба 8 пружинная 8; -
37 1/05170/77 Шайба 12 пружинная 2; -
38 870920 Кляммер 13 2; -
39 870925 Кляммер 30 1; -
40 864411-01 Хомут 1; -
42 45104998010890 Хомут ТОRRО20-32/12-С7W1 6; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
