4308-8404003-11 Установка задних крыльев
/ КамАЗ 4308 (Евро 3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

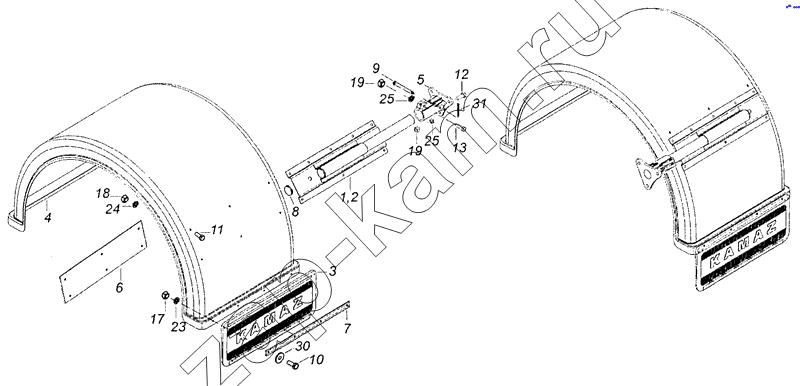

Схема/чертеж: 4308-8404003-11 Установка задних крыльев / КамАЗ 4308 (Евро 3)
1
2
3
4
5
6
7
8
9
10
11
12
13
17
18
19
19
23
24
25
25
30
31
Поз. Артикул Название детали Кол-во Цена
1 4308-8404150-10 Кронштейн заднего крыла правый 2; -
2 4308-8404151-10 Кронштейн заднего крыла левый 2; -
3 5513-8404311 Фартук крыла 2; -
4 4308-8404015-10 Крыло заднее 2; -
5 5410-8404151 Держатель заднего крыла 4; -
6 65116-8404319 Пластина 4; -
7 5513-8404326 Планка 2; -
8 65117-8410045 Заглушка 4; -
9 260048 Палец 4; -
10 1/09026/21 Болт М6-6gх25 8; -
11 1/60436/21 Болт М8-6gх25 24; -
12 1/55405/21 Болт М12х1,25-6gх35 12; -
13 1/55406/21 Болт М12х1,25-6gх40 4; -
17 1/07259/11 Гайка низкая М6 8; -
18 1/61008/11 Гайка М8х1,25-6Н 24; -
19 1/61036/11 Гайка М12х1,25-6Н 16; -
23 1/05164/77 Шайба 6 пружинная 8; -
24 1/05166/77 Шайба 8 пружинная 24; -
25 1/05170/77 Шайба 12 пружинная 16; -
30 1/05194/01 Шайба плоская 6х12х1,5 8; -
31 1/07964/01 Шплинт разводной 3х20 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
