5308-8106003 Установка подогревателя DBW 2016
/ КамАЗ 4308 (Евро 3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

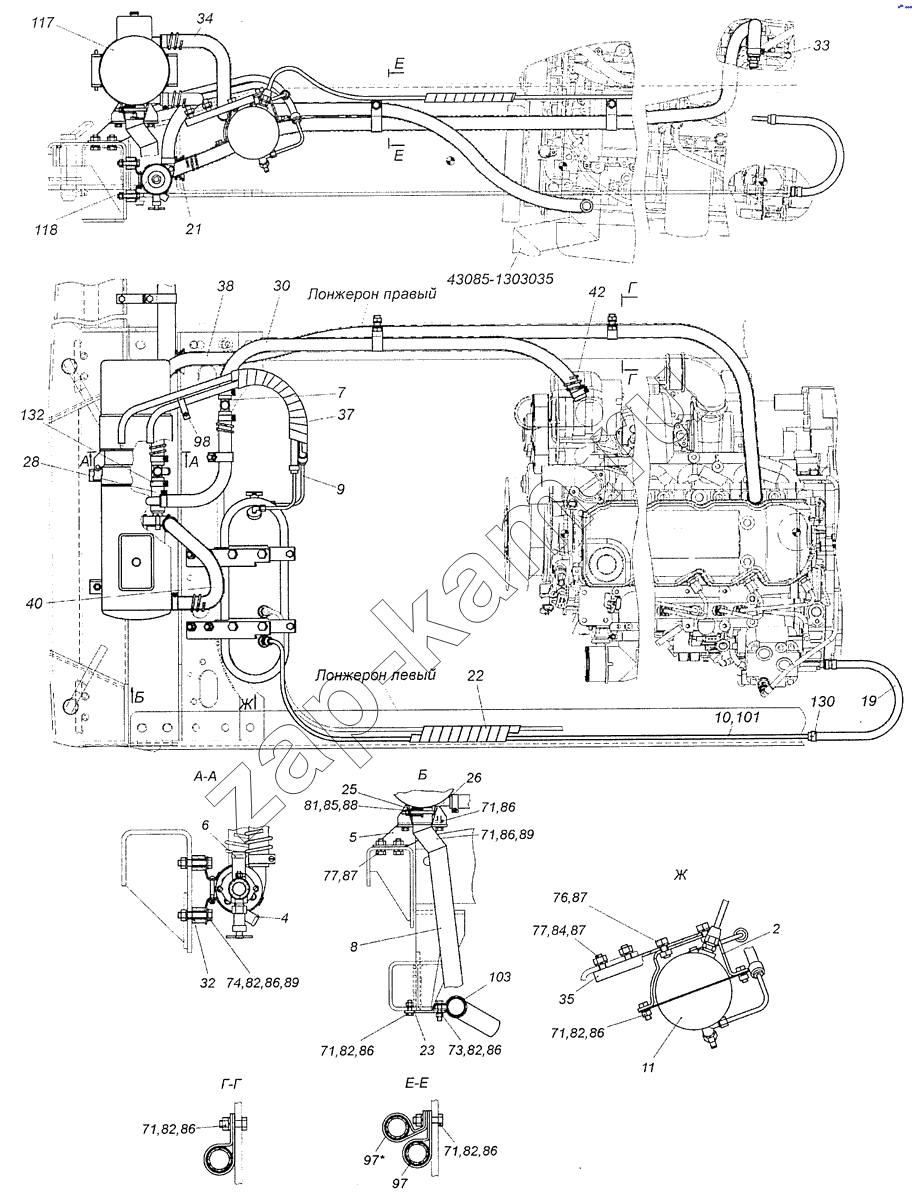

Схема/чертеж: 5308-8106003 Установка подогревателя DBW 2016 / КамАЗ 4308 (Евро 3)
2
4
5
6
7
8
9
10
11
19
21
22
23
25
26
28
30
32
33
34
35
37
38
40
42
71
71
71
71
71
71
73
74
76
77
77
81
82
82
82
82
82
82
84
85
86
86
86
86
86
86
86
86
87
87
87
88
89
89
97
97
98
101
103
117
118
130
132
Поз. Артикул Название детали Кол-во Цена
2 53205-1015684 Кронштейн (сварка) 2; -
4 5320-8105010 Кран сливной в сборе 1; -
5 4308-8106021 Кронштейн 2; -
6 6520-8106025 Крестовина 1; -
7 53205-8106032 Тройник (сварка) 1; -
8 4308-8106053 Труба 1; -
9 53205-8106270 Трубка топливная в сборе 2; -
10 4308-8106105 Трубопровод 1; -
11 53205-8106264-20 Бачок топливный 1; -
19 4308-1104159 Рукав 1; -
21 5320-3414074 Накладка защитная 1; -
22 53205-3506433 Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 5; -
23 4308-8106043 Кронштейн 1; -
25 53205-8106050 Хомут 1; -
26 53205-8106051 Стремянка хомута 1; -
28 53205-8106056 Рукав 1; -
30 53205-8106058 Рукав 1; -
32 5308-8106068 Проставка 2; -
33 4308-8106086 Штуцер отводящий 1; -
34 53205-8106059 Рукав 1; -
35 4308-8106283 Угольник 2; -
37 53205-8106426 Рукав 2; -
38 4308-8106458 Рукав 1; -
40 5320-8120111 Шланг отопителя подводящий 1; -
42 5320-8120149 Оболочка шланга 7; -
71 1/60436/21 Болт М8-6gх25 10; -
73 1/60439/21 Болт М8-6gх35 1; -
74 1/60441/31 Болт М10х1,25х45 2; -
76 1/59705/21 Болт М10х1,25-6gх20 4; -
77 1/59707/21 Болт М10х1,25-6gх25 8; -
81 1/58962/21 Гайка М6-6Н 2; -
82 1/61008/11 Гайка М8х1,25-6Н 10; -
84 1/21647/11 Гайка М10х1,25-6Н 4; -
85 1/05164/73 Шайба 6 пружинная 2; -
86 1/05166/77 Шайба 8 пружинная 13; -
87 1/05168/77 Шайба 10 пружинная 12; -
88 1/05194/01 Шайба плоская 6х12х1,5 2; -
89 1/05196/01 Шайба плоская 8х17 3; -
97 853890 Хомут специальный 4; -
98 853936 Штуцер проходной 1; -
101 864221 Кольцо уплотнительное толкателя 1; -
103 864452 Хомут 38,5 специальный 1; -
117 45104810609290 Подогреватель с блоком управления SG1553 ИД №1302040А 1; -
118 45104810609390 Насос циркуляционный U4810, 24В, ИД №458422 1; -
130 45104998011090 Хомут с червячной резьбой ТОRR0 12-22/9-С7W1 6; -
132 45104998010890 Хомут ТОRRО20-32/12-С7W1 10; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
