5308-8410003 Установка боковой защиты
/ КамАЗ 4308 (Евро 3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

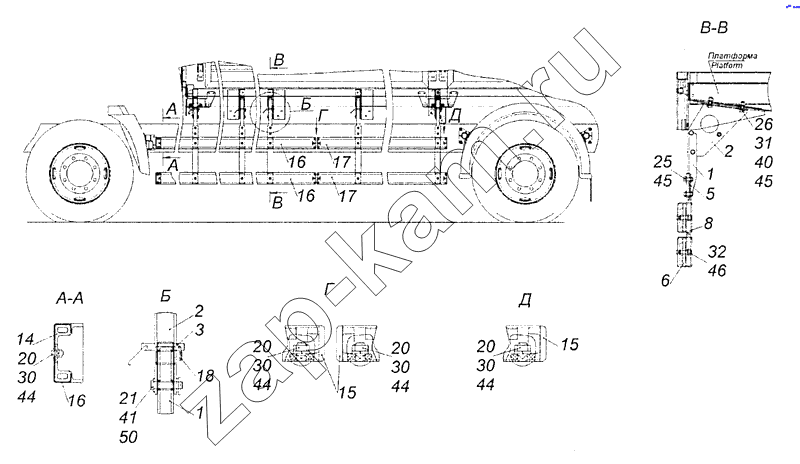

Схема/чертеж: 5308-8410003 Установка боковой защиты / КамАЗ 4308 (Евро 3)
1
1
2
2
3
5
6
8
14
15
15
16
16
16
16
17
17
17
18
20
20
20
20
21
25
26
30
30
30
30
31
32
40
41
44
44
44
44
45
45
46
50
Поз. Артикул Название детали Кол-во Цена
4308-8410003-80 4308-8410003-80 Установка боковой защиты 1; -
5308-8410003 5308-8410003 Установка боковой защиты 1; -
1 5308-8410025 Пластина опорная 10; -
2 5308-8410041 Кронштейн 10; -
3 5308-8410055 Палец фиксирующий 10; -
5 5308-8410079-10 Пластина закладная 10; -
6 65115-8411038 Прижим 20; -
8 5308-8410031 Пластина крепления бруса 10; -
14 65115-8411045 Заглушка передняя 4; -
15 65115-8411046 Заглушка задняя 12; -
16 43253-8411063 Брус боковой защиты передний 4; -
16 5308-8411063 Брус боковой защиты передний 4; -
17 4308-8411065 Брус боковой защиты задний 4; -
17 5308-8411065 Брус боковой защиты задний 4; -
18 4310-8508221 Пружина распорок 10; -
20 210378 Болт М8х6gх16 16; -
21 260093 Палец 12х50 ОСТ 37.001.163-75 10; -
25 1/59707/21 Болт М10х1,25-6gх25 20; -
26 1/13069/21 Болт М10х1,25-6gх30 20; -
30 1/61023/11 Гайка М8-6Н низкая 16; -
31 1/17017/11 Гайка М10х1,25-6Н 20; -
32 1/61015/11 Гайка М12х1,25-6Н 20; -
40 1/26468/01 Шайба плоская 10,2х25х2 20; -
41 1/05200/01 Шайба плоская 12х22х3 20; -
44 1/05166/73 Шайба 8 пружинная 16; -
45 1/05168/77 Шайба 10 пружинная 40; -
46 1/05170/77 Шайба 12 пружинная 20; -
50 1/07969/01 Шплинт 3,7х25 10; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
