4308-3400018-55 Установка трубопроводов
/ КамАЗ 4308 (Евро 4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

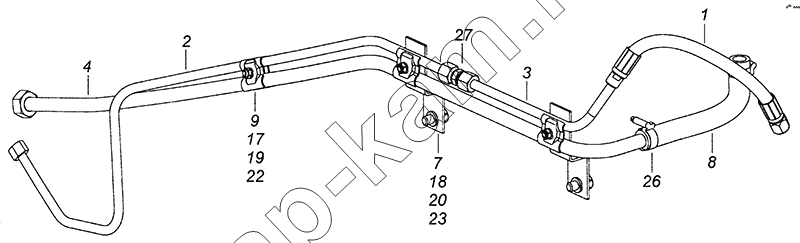

Схема/чертеж: 4308-3400018-55 Установка трубопроводов / КамАЗ 4308 (Евро 4)
1
2
3
4
7
8
9
17
18
19
20
22
23
26
27
Поз. Артикул Название детали Кол-во Цена
1 65115-3408020-60 Гидрошланг высокого давления 1; -
2 5308-3408054-10 Труба высокого давления 1; -
3 4308-3408056-55 Труба высокого давления 1; -
4 4308-3408124-48 Труба низкого давления 1; -
7 6350-3408017-10 Кронштейн 2; -
8 5320-3408137 Шланг низкого давления передний 1; -
9 5320-3408163 Планка крепления труб насоса 4; -
17 1/60438/21 Болт М8-6gх30 3; -
18 1/55403/21 Болт М12х1,25-6gх25 2; -
19 1/61023/11 Гайка М8-6Н низкая 3; -
20 1/61036/11 Гайка М12х1,25-6Н 2; -
22 1/05166/77 Шайба 8 пружинная 3; -
23 1/05170/77 Шайба 12 пружинная 2; -
26 45104998010890 Хомут ТОRRО20-32/12-С7W1 2; -
27 45104340801590 Штуцер 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
