4308-8500008 Установка платформы
/ КамАЗ 4308 (Евро 4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

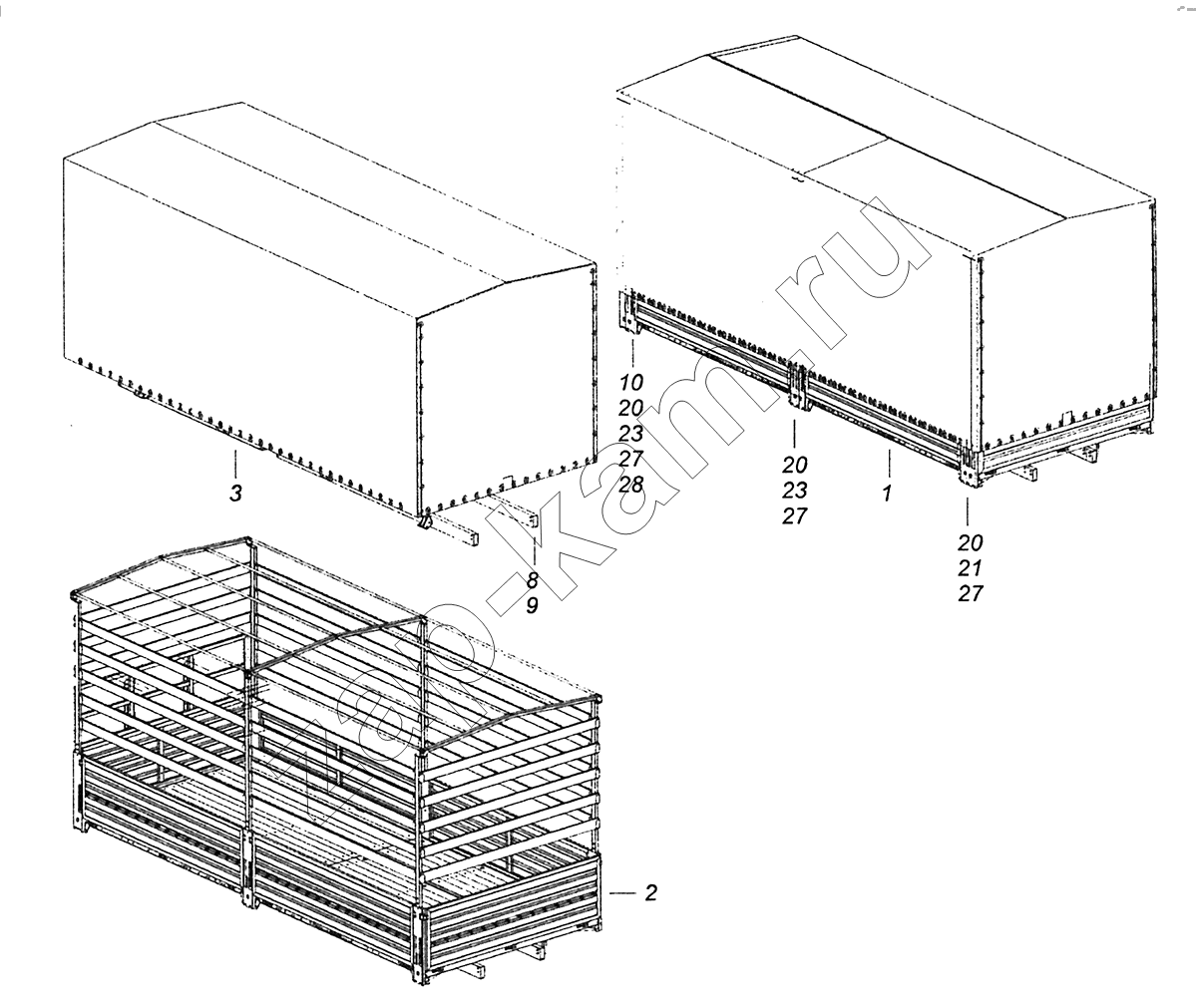

Схема/чертеж: 4308-8500008 Установка платформы / КамАЗ 4308 (Евро 4)
1
1
1
2
3
8
9
10
20
20
20
21
23
23
27
27
27
28
Поз. Артикул Название детали Кол-во Цена
4308-8500008 4308-8500008 Установка платформы 1; -
4308-8500008-03 4308-8500008-03 Установка платформы 1; -
4308-8500008-05 4308-8500008-05 Установка платформы 1; -
4308-8500008-07 4308-8500008-07 Установка платформы 1; -
1 4308-8500010 Платформа 1; -
1 4308-8500010-05 Платформа 1; -
2 4308-8508008-80 Каркас тента 1; -
3 4308-8508012-80 Установка тента 1; -
8 4308-8501019-80 Прокладка лонжерона 2; -
9 4308-8501020-80 Прокладка лонжерона 2; -
10 43501-8500109-81 Шайба крепления платформы 8; -
20 251649 Гайка М16х1,5-6Н ОСТ 37.001.197-97 18; -
21 1/59811/21 Болт М16х1,5-6gх60 6; -
23 1/59821/21 Болт М16х1,5-6gх140 12; -
27 1/35507/03 Шайба плоская 16х30 32; -
28 6606-8516033 Пружина крепления платформы 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
