4308-8500010 Платформа
/ КамАЗ 4308 (Евро 4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

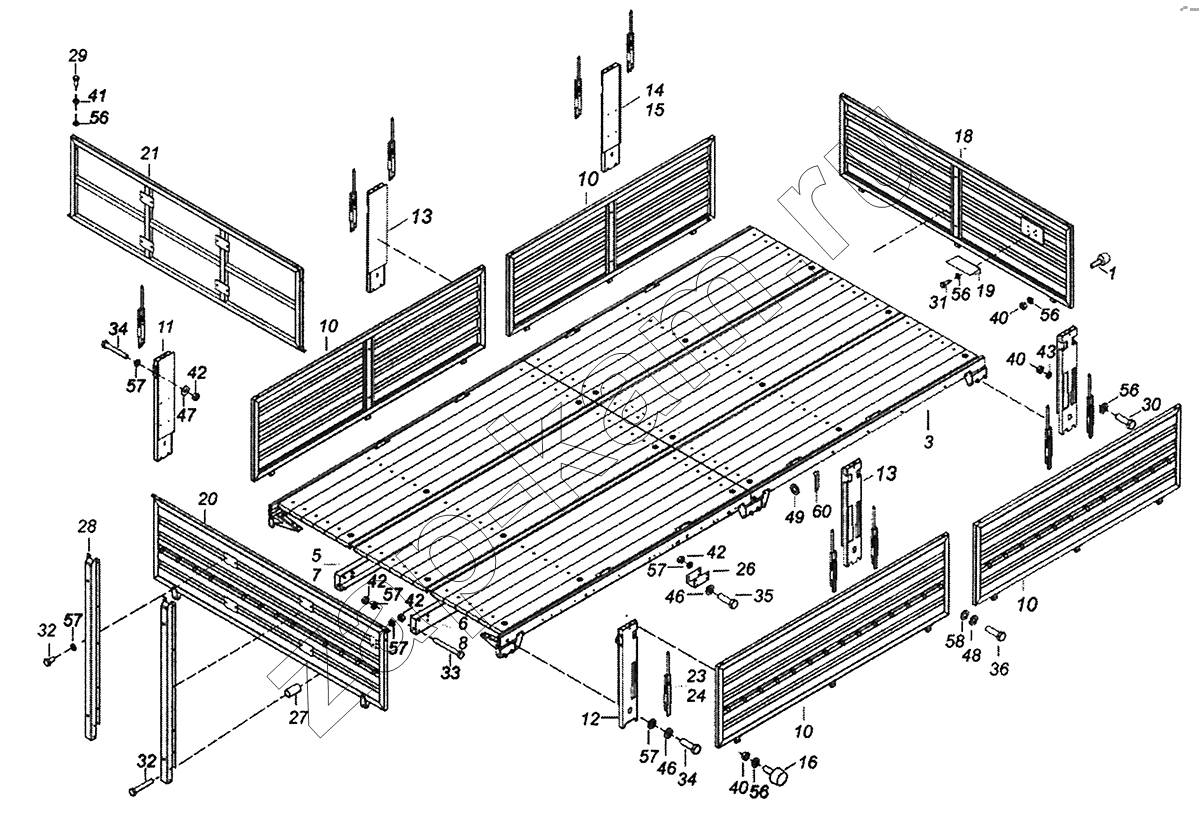

Схема/чертеж: 4308-8500010 Платформа / КамАЗ 4308 (Евро 4)
1
3
5
5
5
6
6
6
7
7
7
8
8
8
10
10
10
10
11
12
13
13
14
15
16
18
19
20
21
23
24
26
27
28
30
31
32
32
33
34
34
35
36
40
40
40
42
42
42
42
43
46
46
47
48
49
56
56
56
56
56
57
57
57
57
57
57
58
60
60
60
Поз. Артикул Название детали Кол-во Цена
4308-8500010 4308-8500010 Платформа 1; -
4308-8500010-05 4308-8500010-05 Платформа 1; -
1 5320-5001106 Буфер рессоры задней подвески кабины в сборе 2; -
3 4308-8501010 Основание платформы 1; -
5 4308-8501022 Брус продольный передний правый 1; -
5 4308-8501022-05 Брус продольный передний правый 1; -
6 4308-8501023 Брус продольный передний левый 1; -
6 4308-8501023-05 Брус продольный передний левый 1; -
7 4308-8501026 Брус продольный задний правый 1; -
7 4308-8501026-05 Брус продольный задний правый 1; -
8 4308-8501027-10 Брус продольный задний левый 1; -
8 4308-8501027-15 Брус продольный задний левый 1; -
10 53215-8502010-73 Борт боковой 4; -
11 53215-8502040-73 Стойка передняя правая 1; -
12 53215-8502041-73 Стойка передняя левая 1; -
13 53215-8502060-73 Стойка средняя 2; -
14 53215-8502070-73 Стойка задняя правая 1; -
15 53215-8502071-73 Стойка задняя левая 1; -
16 53215-8502090-70 Буфер ограничительный 8; -
18 53215-8503010-73 Борт задний 1; -
19 6350-8503040-70 Подножка 1; -
20 5308-8504010-70 Борт передний 1; -
21 5308-8504140-70 Надставка переднего борта 1; -
23 53215-8505028-73 Запор бортов правый 5; -
24 53215-8505029-73 Запор бортов левый 5; -
26 53215-8501035-70 Скоба соединительная 2; -
27 53215-8504030-70 Втулка усилителя переднего борта 4; -
28 53215-8504031-70 Усилитель переднего борта 2; -
30 210385 Болт М8-6gх50 ОСТ 37.001.106-75 2; -
31 1\60434\21 Болт М8-6gx20 24; -
32 1\59705\21 Болт М10x1 25-6gx20 16; -
33 1\13437\21 Болт М10x1,25-6gx65 4; -
34 853066 Болт М10х1,25-6gх75 2; -
35 1\59716\21 Болт М10х1,25-6gх90 40; -
36 1\14083\21 Болт М14x1,5-6gx35 18; -
40 1\61008\11 Гайка М8-6Н 32; -
42 1\21647\11 Гайка М10х1,25-6Н 46; -
43 1\05196\01 Шайба плоская 8x17 22; -
46 1\26386\01 Шайба плоская 10x18 36; -
47 1\26468\01 Шайба плоская 10x25 2; -
48 1\05201\01 Шайба плоская 14x26 18; -
49 1\05202\01 Шайба плоская 16x28 5; -
56 1\05166\77 Шайба пружинная 8 36; -
57 1\0516877 Шайба пружинная 10 62; -
58 1\05171\77 Шайба пружинная 14 18; -
60 1\07346\01 Шплинт 3x30 5; -
60 1\07346\01 Шплинт 3x30 5; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
