4308-8501010-10 Основание платформы
/ КамАЗ 4308 (Евро 4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

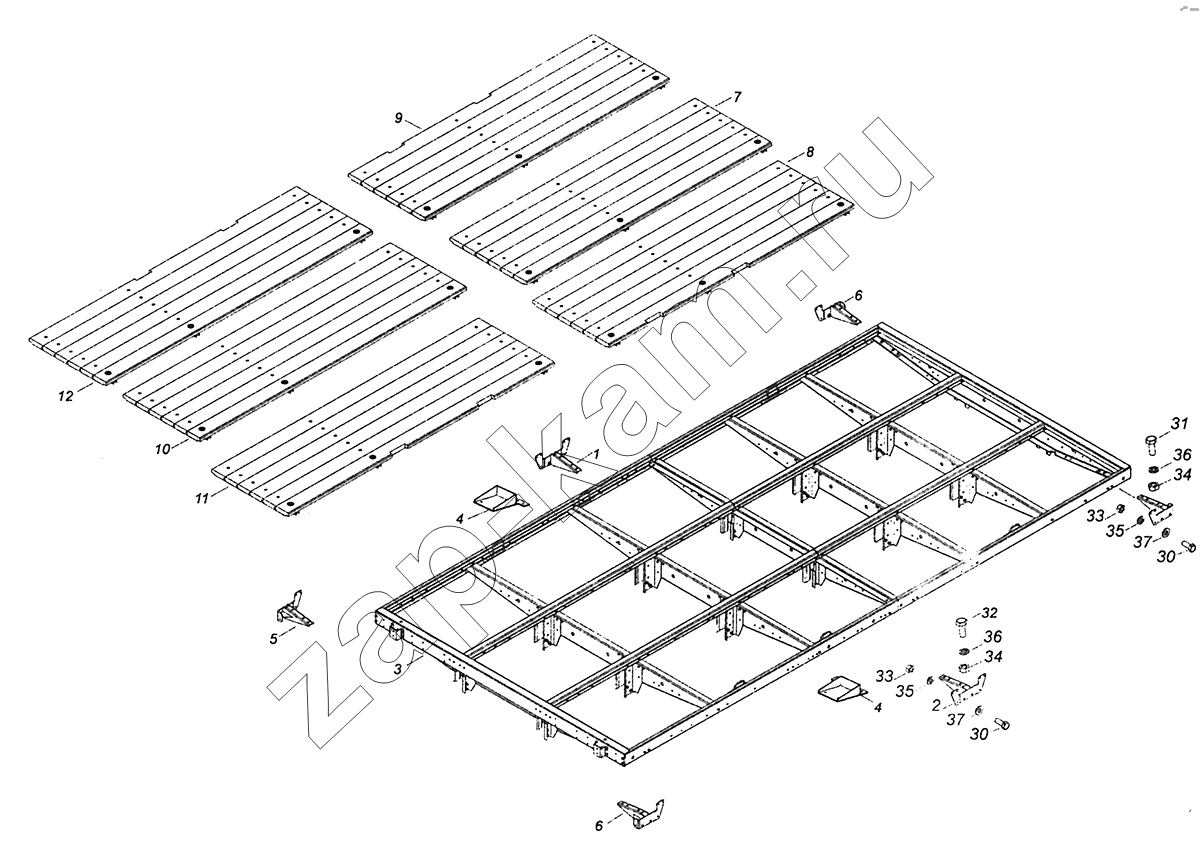

Схема/чертеж: 4308-8501010-10 Основание платформы / КамАЗ 4308 (Евро 4)
1
2
3
4
4
5
6
6
7
8
9
10
11
12
30
30
31
32
33
33
34
34
35
35
36
36
37
37
Поз. Артикул Название детали Кол-во Цена
1 4308-8410082 Кронштейн опоры правый 1; -
2 4308-8410083 Кронштейн опоры левый 1; -
3 4308-8501016-90 Каркас основания платформы 1; -
4 4308-8502022 Упор средней стойки 2; -
5 53215-8502030-70 Упор передней правой стойки 2; -
6 53215-8502031-70 Упор передней левой стойки 2; -
7 65117-8522030-73 Щит пола №1 средний 1; -
8 65117-8522031-73 Щит пола №1 правый 1; -
9 65117-8522032-73 Щит пола №1 левый 1; -
10 65117-8522047-73 Щит пола №3 средний 1; -
11 65117-8522048-73 Щит пола №3 правый 1; -
12 65117-8522049-73 Щит пола №3 левый 1; -
30 1\60434\21 Болт М8-6gx20 16; -
31 1\59707\31 Болт М10x1,25-6gx25 12; -
32 1\13069\21 Болт М 10x1,25-6gx30 6; -
33 1\61008\11 Гайка М8-6Н 16; -
34 1\21647\11 Гайка М10х1,25-6Н 18; -
35 1\05166\77 Шайба пружинная 8 16; -
36 1\05168\77 Шайба пружинная 10 18; -
37 1\05196\01 Шайба плоская 8x17 16; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
