5308-1300023-60 Установка блока охлаждения
/ КамАЗ 4308 (Евро 4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

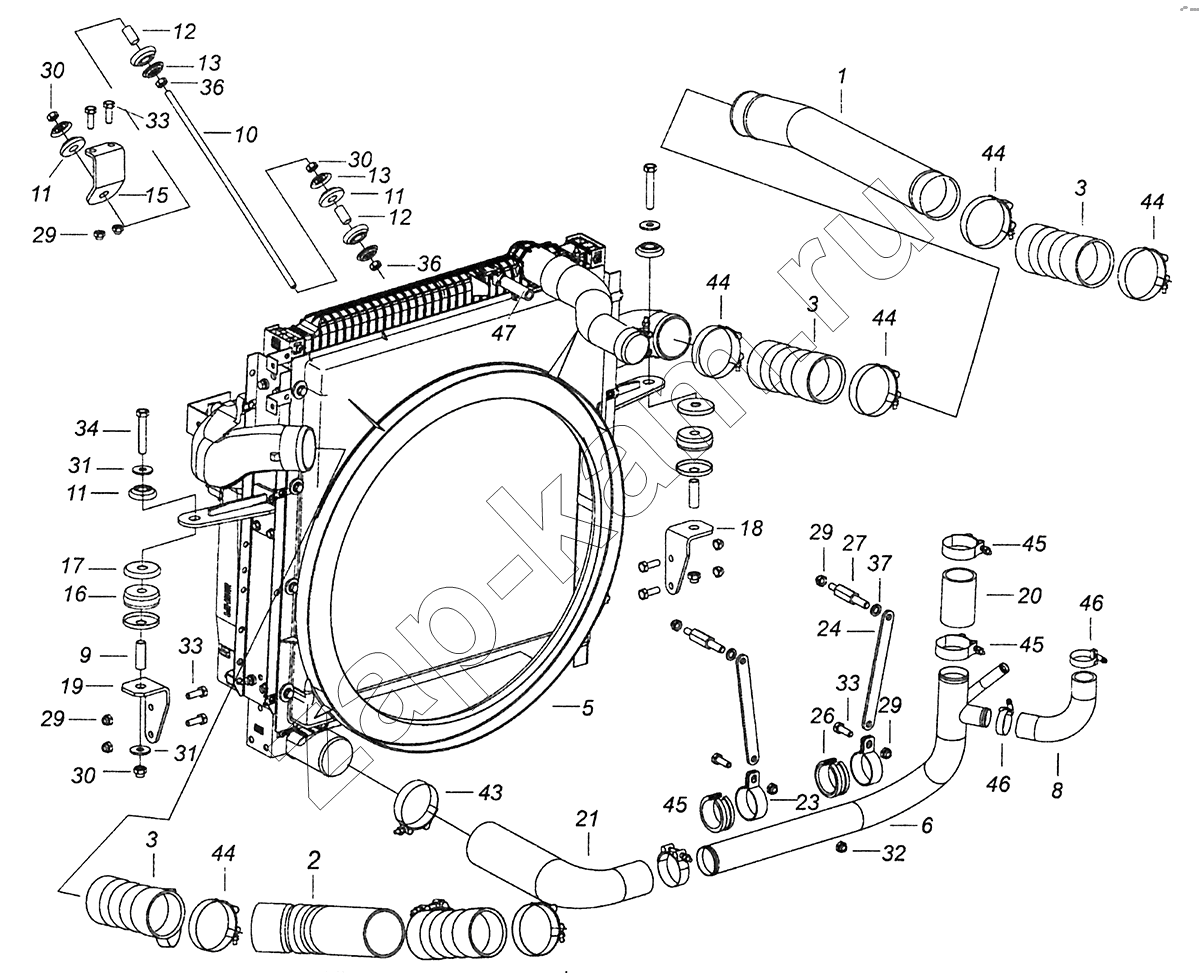

Схема/чертеж: 5308-1300023-60 Установка блока охлаждения / КамАЗ 4308 (Евро 4)
1
2
3
3
3
3
3
3
3
5
6
8
9
10
11
11
11
12
12
13
13
15
16
17
18
19
20
21
23
24
26
27
29
29
29
29
30
30
30
31
31
32
33
33
33
34
36
36
37
43
44
44
44
44
44
44
44
44
44
45
45
45
46
46
47
Поз. Артикул Название детали Кол-во Цена
1 5308-1170124 Патрубок отводящий 1; -
2 5308-1170132 Патрубок подводящий 1; -
3 4308-1170245-01 Рукав 75x85-0,29 4; -
3 45104117000190 Рукав 3071051 1; -
3 4308-1170245 Рукав 75х85-0,29 4; -
5 5308-1301005-65 Блок охлаждения 1; -
6 43255-1303028 Труба отводящая 1; -
8 7405.1013292-01 Рукав 1; -
9 6520-1302031 Втулка распорная 2; -
10 6520-1302035 Тяга крепления радиатора 1; -
11 5320-1302037 Подушка крепления радиатора 6; 30 ₽
12 65115-1302037 Втулка распорная тяги 2; -
13 5320-1302038 Чашка буфера тяги 4; -
15 5308-1302048-50 Кронштейн тяги радиатора передний 1; -
16 5320-1302060 Подушка подвески радиатора 2; -
17 5320-1302062 Чашка подвески радиатора 4; -
18 5308-1302178 Кронштейн подвески радиатора правый 1; -
19 5308-1302179 Кронштейн подвески радиатора левый 1; -
20 54115-1303027-29 Рукав 1; -
21 4308-1303027-50 Рукав 1; -
23 6560-1303076 Хомут 2; -
24 54115-1303077-29 Кронштейн трубы отводящей нижней 2; -
26 5297-1303079 Прокладка хомута 2; -
27 54115-1303179-29 Стойка 2; -
29 261646 Гайка самостопорящаяся М10х1,25-6Н 10; -
30 251647 Гайка М12х1,25-6Н ОСТ 37.001.197-97 2; -
31 252045 Шайба плоская 12х34 ОСТ 37.001.144-96 4; -
32 262542 Пробка КГ1/4" 1; -
33 1/13069/21 Болт М10х1,25-6gх30 8; -
34 1/55412/31 Болт М12х1,25-6gх70 2; -
36 1/21647/21 Гайка М10х1,25-6Н 3; -
37 1/05170/77 Шайба 12 пружинная 2; -
43 45104998010693 Хомут с Т-образным Болт ом 300200300 1; -
44 45104998010695 Хомут с Т-образным Болт ом 300200313 6; -
44 45104117000290 Хомут 3926702 6; -
44 45104117000690 Хомут 6; -
45 45104998011093 Хомут с Т-образным Болт ом 300200225 4; -
46 45104998011290 Хомут TORRO 30-45/12-C7W1 2; -
47 45104998011090 Хомут с червячной резьбой ТОRR0 12-22/9-С7W1 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
