5308-3400018-10 Установка трубопроводов
/ КамАЗ 4308 (Евро 4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

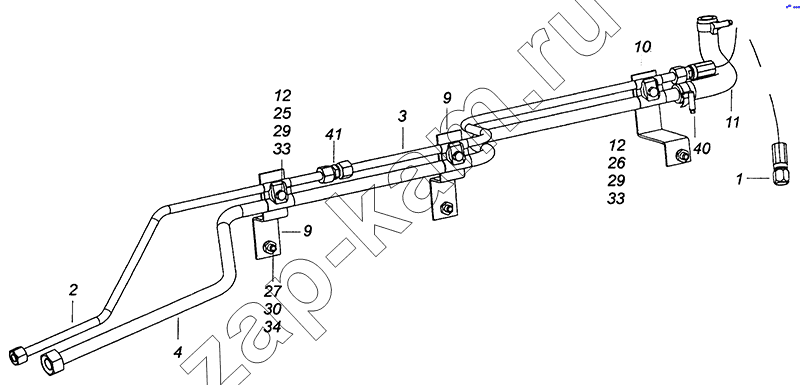

Схема/чертеж: 5308-3400018-10 Установка трубопроводов / КамАЗ 4308 (Евро 4)
1
2
3
4
9
9
10
11
12
12
25
26
27
29
29
30
33
33
34
40
41
Поз. Артикул Название детали Кол-во Цена
1 65115-3408020-60 Гидрошланг высокого давления 1; -
2 5308-3408054-15 Труба высокого давления 1; -
3 4308-3408056-61 Труба высокого давления 1; -
4 5308-3408124-15 Труба низкого давления 1; -
9 6350-3408017-10 Кронштейн 2; -
10 4308-3408017-61 Кронштейн 1; -
11 5320-3408137 Шланг низкого давления передний 1; -
12 5320-3408163 Планка крепления труб насоса 6; -
25 1/60438/21 Болт М8-6gх30 3; -
26 1/60439/21 Болт М8-6gх35 1; -
27 1/59707/21 Болт М10х1,25-6gх25 3; -
29 1/61023/11 Гайка М8-6Н низкая 3; -
30 1/07910/11 Гайка М10х1,25-6Н 3; -
33 1/05166/77 Шайба 8 пружинная 3; -
34 1/05168/77 Шайба 10 пружинная 3; -
40 45104998010890 Хомут ТОRRО20-32/12-С7W1 4; -
41 45104340003490 Штуцер QB12-L 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
