5308-8100005 Установка ситемы отопления
/ КамАЗ 4308 (Евро 4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

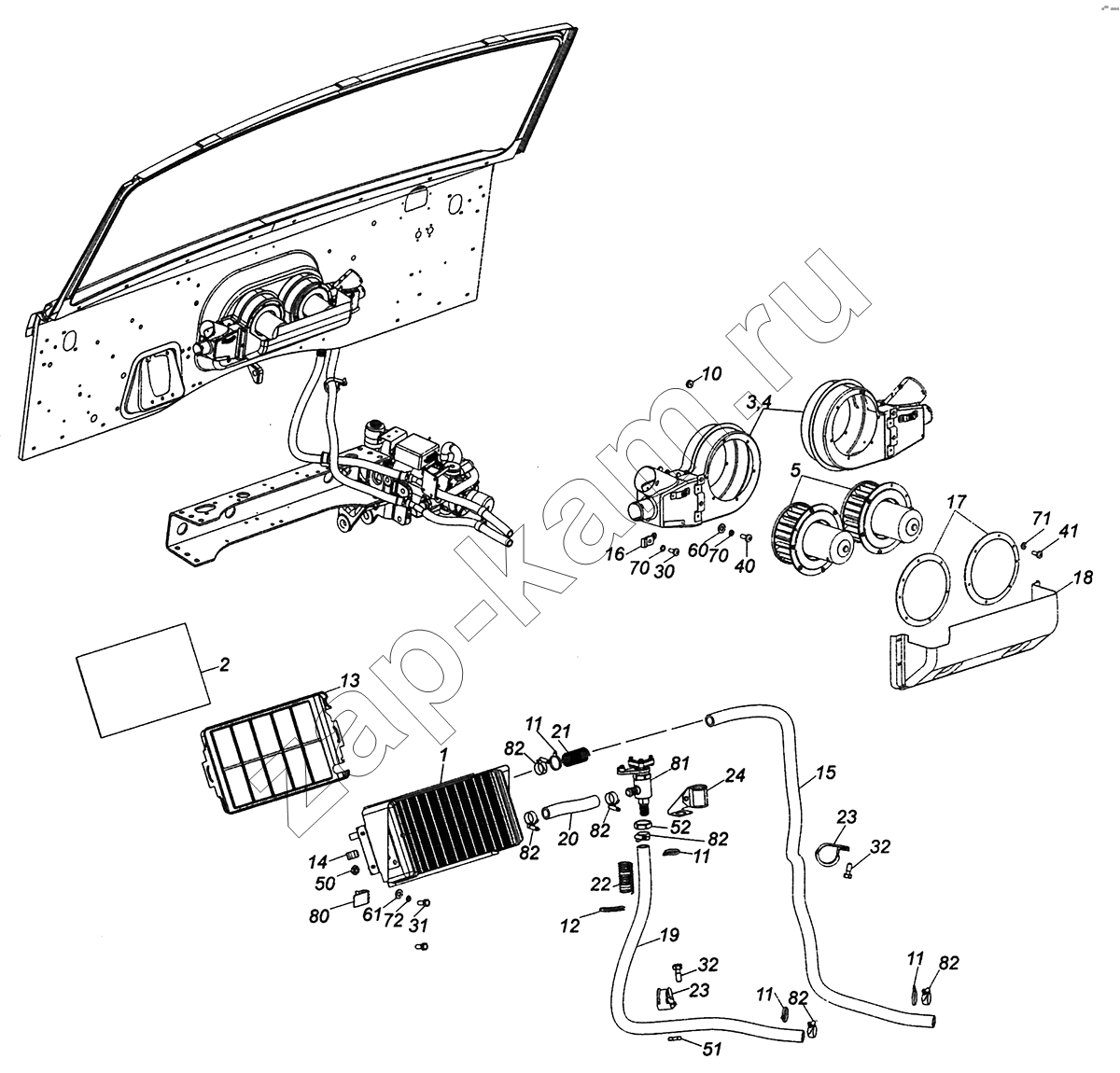

Схема/чертеж: 5308-8100005 Установка ситемы отопления / КамАЗ 4308 (Евро 4)
1
1
1
2
3
4
5
10
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
30
31
32
32
40
41
50
51
52
60
61
70
70
71
80
81
82
82
82
82
82
82
Поз. Артикул Название детали Кол-во Цена
5308-8100005-10 5308-8100005-10 Установка системы отопления 1; -
5308-8100005 5308-8100005 Установка системы отопления 1; -
1 5320-8101060-04 Радиатор отопителя 1; 9 860 ₽
1 4308-8101060 Радиатор отопителя 1; -
2 5320-8101294 Фильтроэлемент 1; -
3 5320-8118026 Улитка с распределителем правая в сборе 1; -
4 5320-8118027 Улитка с распределителем левая в сборе 1; -
5 5320-8118069 Колесо рабочее с электродвигателем в сборе 2; -
10 5320-1310277 Втулка оболочки троса 1; -
11 53205-3401228 Хомут 4; -
12 5320-3724119 Прокладка защитная пучка проводов 1; -
13 5320-8101290 Рамка фильтра 1; -
14 5320-8101292 Держатель 2; -
15 6460-8106057 Шланг отопителя подводящий в сборе 1; -
16 5320-8109365 Прижим троса 2; -
17 5320-8118093 Кольцо фланца 2; -
18 5320-8118101-01 Кожух 1; -
19 63501-8120111 Шланг отопителя подводящий 1; -
20 5320-8120143 Шланг отопителя передний 1; -
21 5320-8120150 Оболочка шланга отопителя 1; -
22 6520-8120151 Оболочка шланга отопителя 1; -
23 5320-8120165 Скоба 2; -
24 5320-8120167 Скоба отводящего шланга 1; -
30 853013 Болт М5-6gх10 2; -
31 1\09022\21 Болт М6-6gx16 5; -
32 1\38258\27 Болт М8-6gx20 2; -
40 1\32740\01 Винт М5-6gx12 16; -
41 1\32760\01 Винт М6-6gx12 6; -
50 1\58962\11 Гайка М6-6Н 5; -
51 1\61023\11 Гайка М8-6Н 1; -
52 1\07269\11 Гайка низкая М24х1.5-6Н 1; -
60 1\05193\01 Шайба плоская 5x10 4; -
61 1\05194\01 Шайба плоская 6x12 4; -
70 1\11954\73 Шайба пружинная 5 6; -
71 1\05164\77 Шайба пружинная 6 11; -
80 1\04187\01 Скоба крепежная 18 1; -
81 1001-8105160 Кран отопителя 1; -
82 45104998010890 Хомут ТОRRО20-32/12-С7W1 6; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
