63501-8401009 Установка облицовочной панели
/ КамАЗ 4308 (Евро 4)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

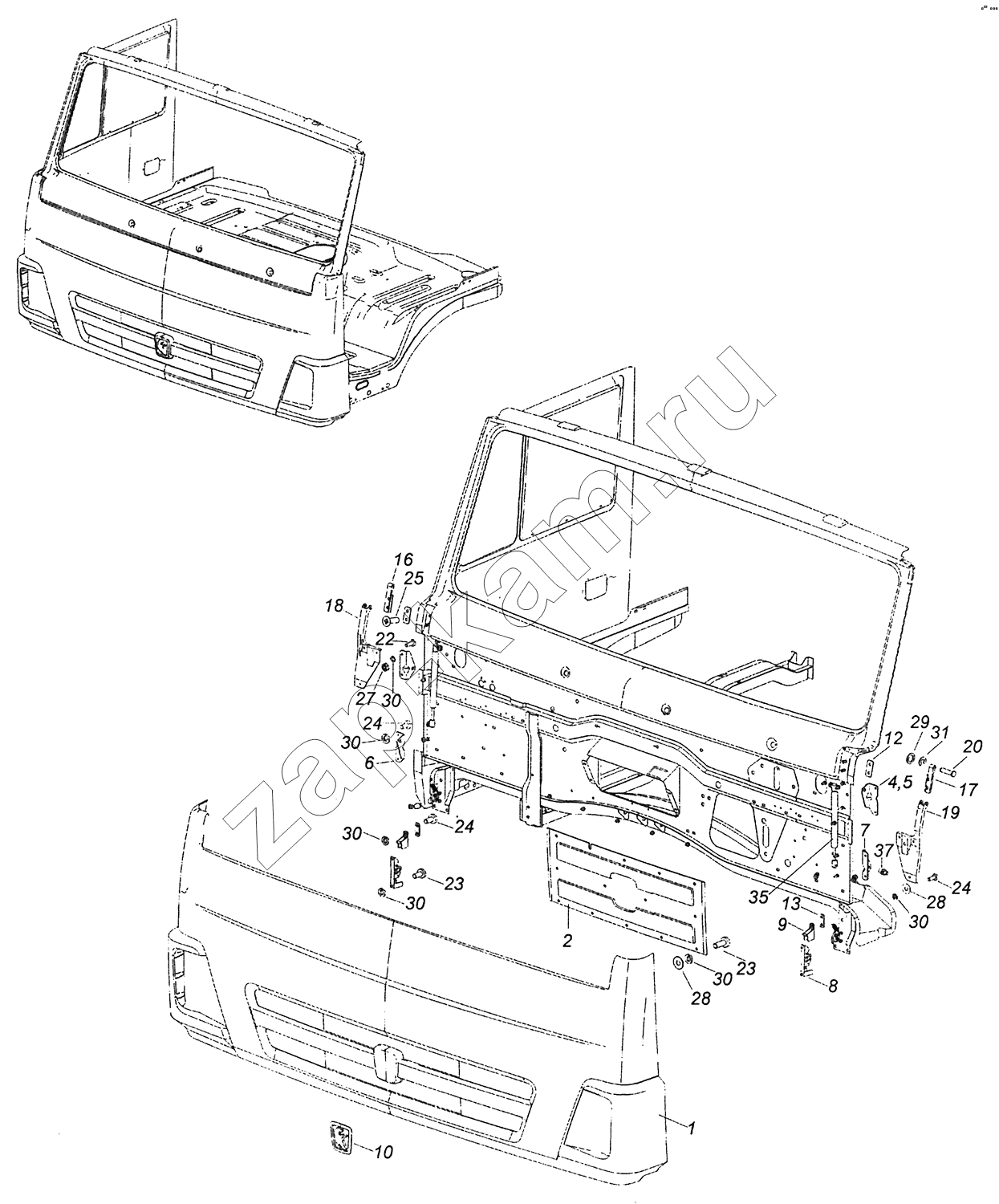

Схема/чертеж: 63501-8401009 Установка облицовочной панели / КамАЗ 4308 (Евро 4)
1
2
4
5
6
7
8
9
10
12
13
16
17
18
19
20
22
23
23
24
24
24
25
27
28
28
29
30
30
30
30
30
30
31
35
35
35
37
Поз. Артикул Название детали Кол-во Цена
1 6520-8401010 Облицовочная панель 1; по запросу - 28 330 ₽
2 6520-8401016 Решетка панели облицовочной 1; -
4 63501-8401020 Кронштейн крепления газового упора правый 1; -
5 63501-8401021 Кронштейн крепления газового упора левый 1; -
6 63501-8401026 Кронштейн крепления газового упора нижний правый 1; -
7 63501-8401027 Кронштейн крепления газового упора нижний левый 1; -
8 5320-8406010-01 Замок облицовочной панели 2; -
9 5320-8406100 Личинка замка панели в сборе 2; -
10 65115-8212491-03 Установка логотипа «КАМАЗ» и знака заводского 1; -
12 63501-8401105 Пластина верхняя 2; -
13 63501-8401107 Пластина нижняя 2; -
16 63501-8407010 Кронштейн оси правый 1; -
17 63501-8407011 Кронштейн оси левый 1; -
18 63501-8407034 Кронштейн крепления облицовочной панели правый 1; -
19 63501-8407035 Кронштейн крепления облицовочной панели левый 1; -
20 63501-8407051 Палец 8x32 2; -
22 1/38242/21 Болт в сборе 4; -
23 1/32760/01 Винт М6-6gх12 18; -
24 1/32762/01 Винт М6-6gх16 14; -
25 1/33015/01 Винт с крестообразным шлицем М6-6gх20 4; -
27 853544 Гайкодержатель М6 в сборе 4; -
28 1/26444/01 Шайба плоская 6х15х1 20; -
29 1/26427/01 Шайба плоская 8,45х12х1 2; -
30 1/05164/77 Шайба 6 пружинная 36; -
31 1/10877/76 Шайба стопорная 5х11х0,7 2; -
35 2108-6308015 Газовый упор 2; -
35 21213-8231015-05 Газовый упор 2; -
37 2108-6308134 Палец шарнира 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
