5308-1100050-10 Установка топливного бака
/ КамАЗ 4308-C4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

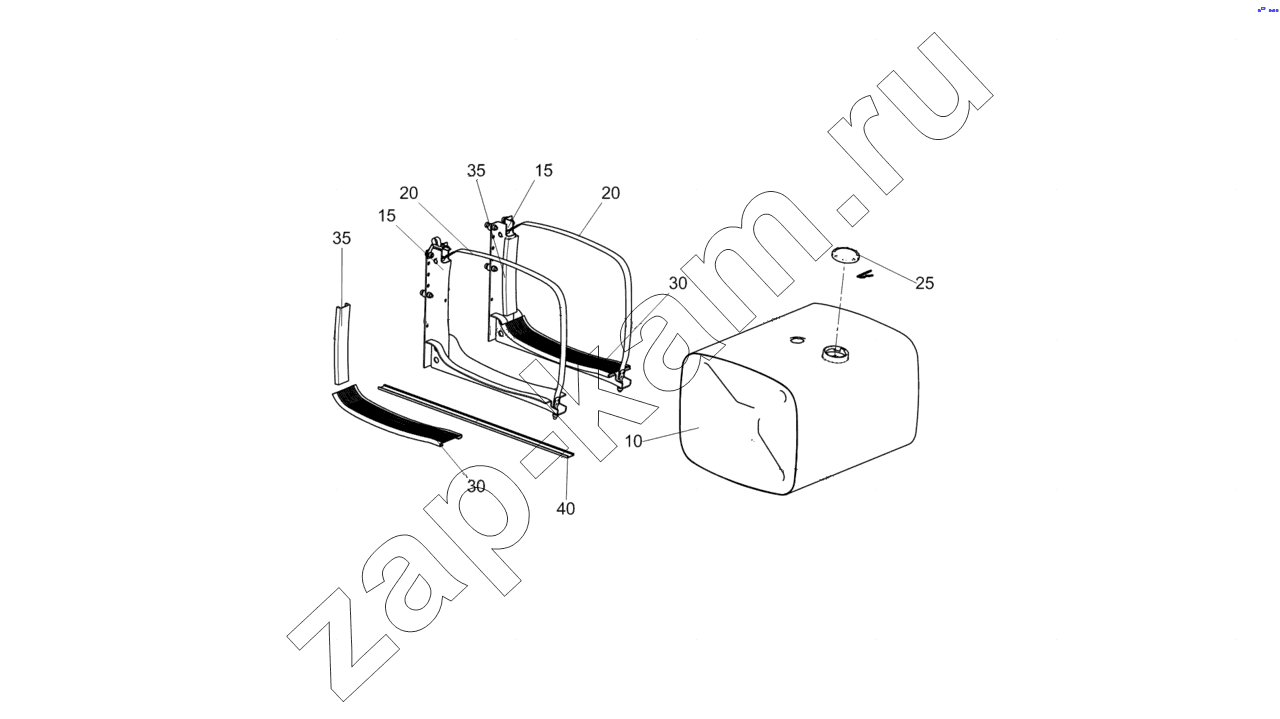

Схема/чертеж: 5308-1100050-10 Установка топливного бака / КамАЗ 4308-C4
10
15
15
20
20
25
30
30
35
35
40
50
55
60
65
70
75
80
85
90
95
100
105
110
Поз. Артикул Название детали Кол-во Цена
10 53215-1101010-05 Бак топливный 1; -
15 53212-1101104-02 Кронштейн крепления топливного бака 2; -
20 53212-1101110-01 Хомут крепления топливного бака 2; -
25 53215-1103001-20 Установка крышки топливного бака 1; -
30 55102-1101109-01 Прокладка кронштейна крепления топливного бака 2; -
35 55102-1101109-02 Прокладка кронштейна крепления топливного бака 2; -
40 541121-1101115 Прокладка хомута крепления топливного бака 2; -
50 43118-1101119-10 Проставка 7; -
55 5320-1104083 Кронштейн крепления топливных трубопроводов 1; -
60 53205-3506221 Втулка трубки 1; -
65 5320-3506432 Скоба 1; -
70 1/60432/21 Болт М8-6gх16 1; -
75 1/55403/21 Болт М12х1,25-6gх25 1; -
80 1/55411/21 Болт М12х1,25-6gх65 2; -
85 1/55408/21 Болт М12х1,25-6gх50 7; -
90 1/61008/11 Гайка М8х1,25-6Н 1; -
95 1/61015/11 Гайка М12х1,25-6Н 14; -
100 1/05200/01 Шайба плоская 12х22х3 2; -
105 1/05166/77 Шайба 8 пружинная 1; -
110 1/05170/77 Шайба 12 пружинная 10; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
