4308-8106009-20 Установка подогревателя 11ТС
/ КамАЗ 4308-H3

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

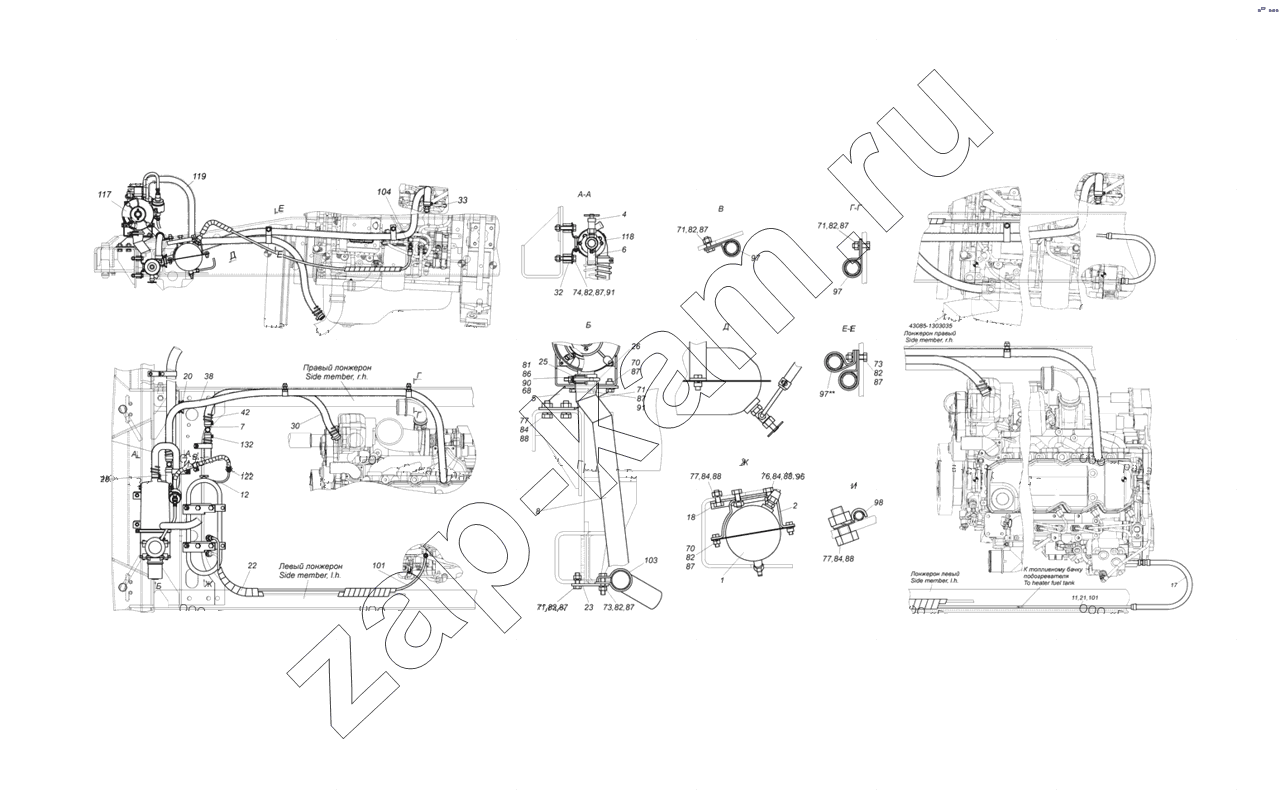

Схема/чертеж: 4308-8106009-20 Установка подогревателя 11ТС / КамАЗ 4308-H3
1
2
4
5
6
7
8
11
12
17
18
18
20
21
22
23
25
26
28
30
32
33
38
42
68
70
70
71
71
71
71
73
73
74
76
77
77
77
81
82
82
82
82
82
82
82
84
84
84
84
86
87
87
87
87
87
87
87
87
87
88
88
88
88
90
91
91
96
97
97
97
98
101
101
103
104
117
118
118
119
122
132
Поз. Артикул Название детали Кол-во Цена
1 АДВР016.01.00.000-01 Бачок топливный (45104810606001) 1; -
2 6522-8106321 Кронштейн автономного топливного бачка 1; -
4 5320-8105010 Кран сливной в сборе 1; -
5 4308-8106021 Кронштейн 2; -
6 6520-8106025 Крестовина 1; -
7 53205-8106032 Тройник (сварка) 1; -
8 4308-8106053 Труба 1; -
11 4308-8106105 Трубопровод 1; -
12 65116-3506100-09 Труба гофрированная 2; -
17 5308-8106458 Рукав 1; -
18 4308-8106070-01 Патрубок угловой 0; -
18 4308-8106070 Патрубок угловой 1; -
20 5320-3414074 Накладка защитная 1; -
21 53205-3506030 Втулка 1; -
22 53205-3506433 Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 4; -
23 4308-8106043 Кронштейн 1; -
25 53205-8106050 Хомут 1; -
26 53205-8106051 Стремянка хомута 1; -
28 53205-8106056 Рукав 2; -
30 53205-8106058 Рукав 1; -
32 5308-8106068 Проставка 2; -
33 4308-8106086-10 Штуцер отводящий 1; -
38 6522-8106290 Рукав 1; -
42 5320-8120149 Оболочка шланга 7; -
68 1/0902/21 Болт М6-6gх14 3; -
70 1/60434/21 Болт М8-6gх20 6; -
71 1/60436/21 Болт М8-6gх25 6; -
73 1/60439/21 Болт М8-6gх35 2; -
74 1/60441/31 Болт М10х1,25х45 2; -
76 1/59705/21 Болт М10х1,25-6gх20 2; -
77 1/59707/21 Болт М10х1,25-6gх25 10; -
81 1/58962/11 Гайка ЕМ6-6Н 5; -
82 1/61008/11 Гайка М8х1,25-6Н 10; -
84 1/21647/11 Гайка М10х1,25-6Н 4; -
86 1/05164/77 Шайба 6 пружинная 5; -
87 1/05166/77 Шайба 8 пружинная 16; -
88 1/05168/77 Шайба 10 пружинная 12; -
90 1/05194/01 Шайба плоская 6х12х1,5 5; -
91 1/05196/01 Шайба плоская 8х17 3; -
96 1/26386/01 Шайба плоская 10,6х18х2 2; -
97 853890 Хомут специальный 5; -
98 853936 Штуцер проходной 1; -
101 864269 Кольцо уплотнительное 1; -
103 864452 Хомут 38,5 специальный 1; -
104 5308-8106090 Патрубок 1; -
117 11ЕС.451.01.00.00.000 Нагреватель (45104810645121) 1; -
118 72.3780000-01 Электронасос 1; -
118 72.3780000 Электронасос 0; -
119 14ТС.451.00.00.00.006 Патрубок угловой (45104810645101) 1; -
122 TORRO8-12/7.5-C6W2 Хомут (45104998012290) 2; -
132 TORRO20x32/12-C7W1 Хомут (45104998010890) 12; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
