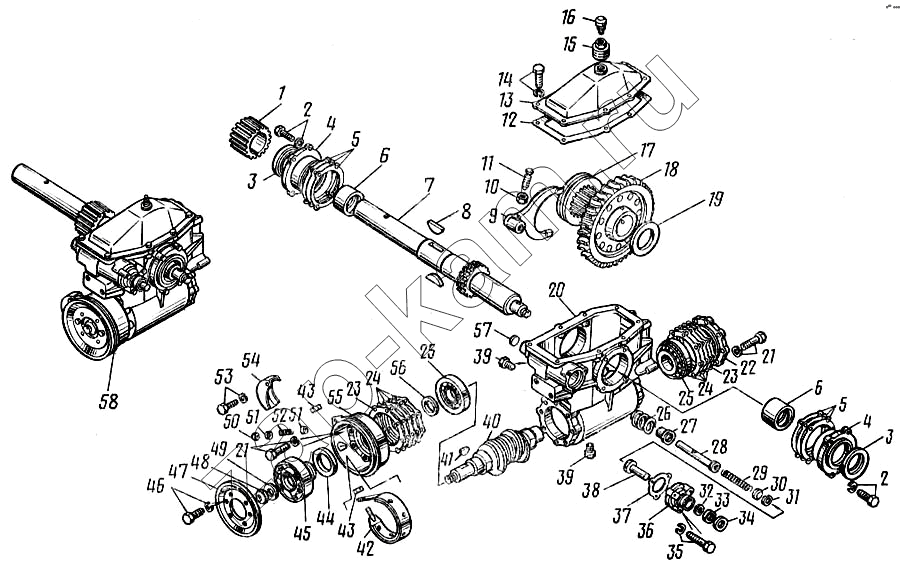

Редуктор лебедки 4310-4501014
/ КамАЗ 43101
1
2
2
3
3
4
4
5
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
23
24
24
24
24
24
24
25
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
43
44
45
46
47
48
49
50
51
51
52
53
54
55
56
57
58
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 864001 | 864001 | Штуцер клапана | 1 | |
| 864161 | 864161 | Пружина сальника | 1 | |
| 4310-4501122 | 4310-4501122 | Прокладка | ||
| 4310-4503113 | 4310-4503113 | Пластина | 1 | |
| 4310-4503107 | 4310-4503107 | Палец упорный | 1 | |
| 4310-4503105 | 4310-4503105 | Ось рычага | 1 | |
| 4310-4503187 | 4310-4503187 | Ось крышки | 1 | |
| 4310-4503111 | 4310-4503111 | Основание крышки | 1 | |
| 4310-4501170 | 4310-4501170 | Накладка | 1 | |
| 864161 | 864161 | Пружина сальника | 2 | |
| 854004 | 854004 | Пружина | 1 | |
| 1/05164/77 | 1/05164/77 | Шайба 6 пружинная | 1 | |
| 1/05170/77 | 1/05170/77 | Шайба 12 пружинная | 2 | |
| 853643 | 853643 | Шайба плоская специальная 2,5х6,2 | 1 | |
| 4310-4501037 | 4310-4501037 | Ступица | 1 | |
| 4310-4501024 | 4310-4501024 | Стакан с втулкой | 2 | |
| 4310-4501026 | 4310-4501026 | Стакан в сборе | 1 | |
| 4310-4503100 | 4310-4503100 | Рычаг включения лебедки в сборе | 1 | |
| 4310-4503102 | 4310-4503102 | Рычаг | 1 | |
| 4310-4503185 | 4310-4503185 | Муфта защитная штока вилки включения редуктора лебедки | 1 | |
| 864159 | 864159 | Манжета в сборе | 2 | |
| 1/29965/00 | 1/29965/00 | Заклепка | 12 | |
| 1/37775/00 | 1/37775/00 | Заклепка | 6 | |
| 1/07259/11 | 1/07259/11 | Гайка низкая М6 | 1 | |
| 1/61015/11 | 1/61015/11 | Гайка М12х1,25-6Н | 2 | |
| 4310-4504036 | 4310-4504036 | Венец | 1 | |
| 4310-4501030 | 4310-4501030 | Вал барабана в сборе | 1 | |
| 853558 | 853558 | Бонка | 1 | |
| 1/55405/21 | 1/55405/21 | Болт М12х1,25-6gх35 | 2 | |
| 864002 | 864002 | Клапан | 1 | |
| 864003 | 864003 | Колпачок клапана (453576512) | 1 | |
| 864766 | 864766 | Кольцо внутреннее в сборе | 22 | |
| 864159 | 864159 | Манжета в сборе | 1 | |
| 4310-4501160 | 4310-4501160 | Лента в сборе | 1 | |
| 4310-4501080 | 4310-4501080 | Крышка подшипника в сборе | ||
| 4310-4501109 | 4310-4501109 | Крышка защитная рычага включения редуктора лебедки с пластиной в сборе | 1 | |
| 4310-4503108 | 4310-4503108 | Крышка защитная рычага включения редуктора лебедки с основанием и осью в сборе | 1 | |
| 4310-4503110 | 4310-4503110 | Крышка | 1 | |
| 4310-4503053 | 4310-4503053 | Кронштейн | 1 | |
| 862810 | 862810 | Кольцо упорное | 1 | |
| 1 | 4310-4501127 | Втулка | 1 | |
| 2 | 1/59709/21 | Болт М10х1,25-6gх35 | ||
| 3 | 864158 | Сальник в сборе | 2 | |
| 4 | 4310-4501028 | Стакан | 2 | |
| 5 | 4310-4501123 | Прокладка | ||
| 5 | 4310-4501124 | Прокладка | ||
| 6 | 4310-4501022 | Втулка | 2 | |
| 7 | 4310-4501034 | Вал барабана | 1 | |
| 8 | 870823 | Шпонка сегментная 10х17х55 | 2 | |
| 9 | 4310-4503034 | Вилка лебедки | 1 | |
| 10 | 1/21647/01 | Гайка М10х1,25 | 1 | |
| 11 | 853350 | Винт установочный М10х1,25-6gх25 | 1 | |
| 12 | 4310-4501046 | Прокладка | 1 | |
| 13 | 4310-4501042 | Крышка в сборе | 1 | |
| 14 | 1/59707/21 | Болт М10х1,25-6gх25 | 8 | |
| 15 | 864889 | Переходник | 1 | |
| 16 | 864000 | Клапан предохранительный на давление 0,12-0,24 кг/см2 | 1 | |
| 17 | 4310-4503020 | Муфта включения | 1 | |
| 18 | 4310-4501035 | Червячное колесо в сборе | 1 | |
| 19 | 4310-4501049 | Шайба | 1 | |
| 20 | 4310-4501020 | Картер | 1 | |
| 21 | 1/59709/21 | Болт М10х1,25-6gх35 | 16 | |
| 22 | 4310-4501084 | Крышка | 1 | |
| 23 | 4310-4501098 | Прокладка | 2 | |
| 24 | 4310-4501067 | Прокладка | ||
| 24 | 4310-4501069 | Прокладка | ||
| 24 | 4310-4501070 | Прокладка | ||
| 24 | 4310-4601068 | Прокладка | ||
| 25 | 864755 | Кольцо подшипника наружное | ||
| 25 | 864754 | Подшипник роликовый конический в сборе | 2 | |
| 26 | 5320-2509023 | Пружина возвратная | 1 | |
| 27 | 4310-4503057 | Стакан | 1 | |
| 28 | 4310-4503049 | Шток | 1 | |
| 29 | 5320-2509065 | Пружина нажимная | 1 | |
| 30 | 5320-2509025 | Крышка стакана механизма блокировки | 1 | |
| 31 | 862310 | Кольцо | 1 | |
| 32 | 4310-4503275 | Манжета | 1 | |
| 33 | 4310-1503273 | Кольцо | 1 | |
| 34 | 4310-4503277 | Обойма | 1 | |
| 35 | 1/38264/21 | Болт в сборе | 3 | |
| 36 | 4310-4503071 | Крышка штока | 1 | |
| 37 | 4310-4503073 | Прокладка | 1 | |
| 38 | 4310-4503069 | Палец | 1 | |
| 39 | 262542 | Пробка КГ1/4" | 2 | |
| 40 | 4310-4501060 | Червяк | 1 | |
| 41 | 870817 | Шпонка сегментная 8х11х28 | 1 | |
| 42 | 4310-4501158 | Лента в сборе | 1 | |
| 43 | 1/21647/21 | Гайка М10х1,25-6Н | 2 | |
| 44 | 864158 | Сальник в сборе | 1 | |
| 45 | 4310-4501150 | Барабан | 1 | |
| 46 | 1/09021/21 | Болт М6-6gх14 | 2 | |
| 47 | 4310-4501153 | Отражатель | 1 | |
| 48 | 853507 | Гайка | 1 | |
| 49 | 4310-4501131 | Шайба | 1 | |
| 50 | 1/58962/21 | Гайка М6-6Н | 1 | |
| 51 | 4310-4501173 | Шайба | 2 | |
| 52 | 4310-4501172 | Пружина | 1 | |
| 53 | 1/38242/21 | Болт в сборе | 2 | |
| 54 | 4310-4501185 | Крышка | 1 | |
| 55 | 4310-4501085 | Крышка | 1 | |
| 56 | 4310-4501179 | Прокладка | 1 | |
| 57 | 1/011589/00 | Заглушка | 1 | |
| 58 | 4310-45010-14 | Редуктор лебедки в сборе | 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
