Редуктор угловой в сборе 4310-3401710
/ КамАЗ 43101

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

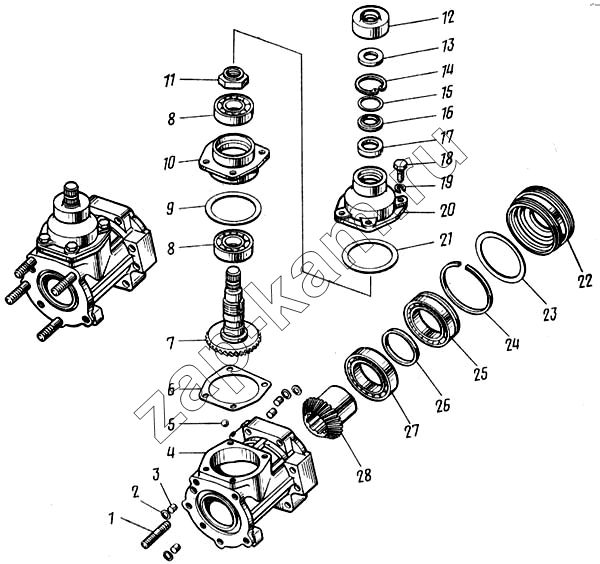

Схема/чертеж: Редуктор угловой в сборе 4310-3401710 / КамАЗ 43101
1
2
3
4
5
6
6
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
Поз. Артикул Название детали Кол-во Цена
4310-3401720 4310-3401720 Крышка корпуса с манжетами в сборе 1 -
4310-3401716 4310-3401716 Корпус в сборе 1 -
853309 853309 Шпилька большая 1 -
4310-3401736 4310-3401736 Шестерня ведущая с корпусом в сборе 1 -
4310-3401750 4310-3401750 Шестерня ведомая углового редуктора 1 -
4310-3401710 4310-3401710 Редуктор угловой в сборе 1
1 853310 Шпилька М10х1,5х20х35 4 -
2 864203 Кольцо уплотнительное редуктора руля 4 -
3 5320-3401791 Втулка 4 -
4 4310-3401717 Корпус 1 -
5 864707 Шарик-заглушка 1 -
6 5320-3401753 Прокладка регулировочная 8 -
6 5320-3401755 Прокладка регулировочная 9 -
6 5320-3401754 Прокладка регулировочная 5 -
6 5320-3401756 Прокладка регулировочная 1 -
7 4310-3401737 Шестерня ведущая 1 -
8 205К Подшипник шариковый радиально-упорный 2 -
9 864213 Кольцо уплотнительное 1 -
10 4310-3401745 Корпус ведущей шестерни 1 -
11 853512 Гайка М25х1,5-6Н 1 -
12 4310-3401741 Крышка защитная 1 -
13 864245 Кольцо уплотнительное 1 -
14 864804 Штуцер ввертный 1 -
15 853635 Шайба плоская 27х34х1 1 -
16 864113 Манжета 22х34,5 в сборе 1 -
17 5320-3401746 Манжета в сборе 1 -
18 853354 Болт М8-6gх30 4 -
19 1/05166/73 Шайба 8 пружинная 4 -
20 4310-3401721 Крышка корпуса 1 -
21 5320-3401740 Кольцо уплотнительное 1 -
22 5320-3401719 Крышка упорная 1 -
23 864201 Кольцо уплотнительное 1 -
24 862801 Кольцо упорное 1 -
25 864705 Подшипник 1 -
26 5320-3401743 Втулка распорная 1 -
27 864706 Подшипник 1 -
28 4310-3401751 Шестерня ведомая 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
