Сиденья платформы 4310-8500010
/ КамАЗ 43101

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

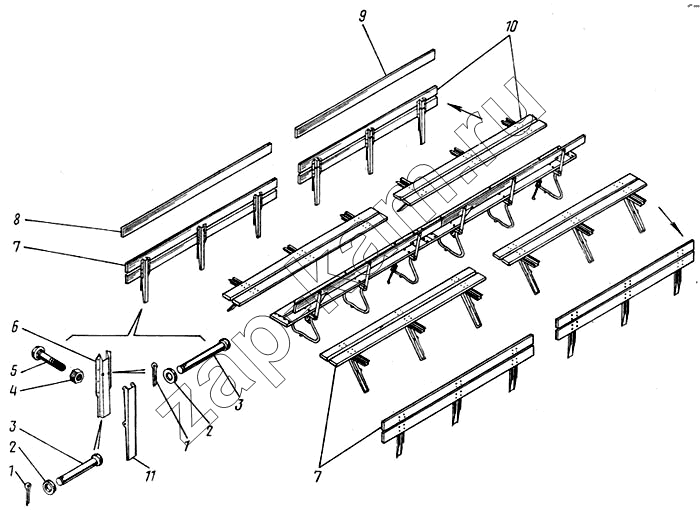

Схема/чертеж: Сиденья платформы 4310-8500010 / КамАЗ 43101
1
1
2
2
3
3
4
5
6
7
7
8
9
10
11
Поз. Артикул Название детали Кол-во Цена
4310-8506133 4310-8506133 Петля боковой скамейки 12 -
1 1/07336/01 Шплинт 3х25 12 -
2 1/05196/01 Шайба плоская 8х17 12 -
3 260048 Палец 12 -
4 1/61008/11 Гайка М8х1,25-6Н 72 -
5 210383 Болт 72 -
6 4310-8506130 Навеска боковой скамейки 12 -
7 4310-8506011 Скамейка № 1 боковая в сборе 2 -
8 4310-8506047 Планка скамейки № 1 4 -
9 4310-8506045 Планка скамейки № 2 4 -
10 4310-8506013 Скамейка № 2 боковая в сборе 2 -
11 4310-8506110 Ножка боковой скамейки 12 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
