Трубопроводы системы накачивания шин
/ КамАЗ 43101

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

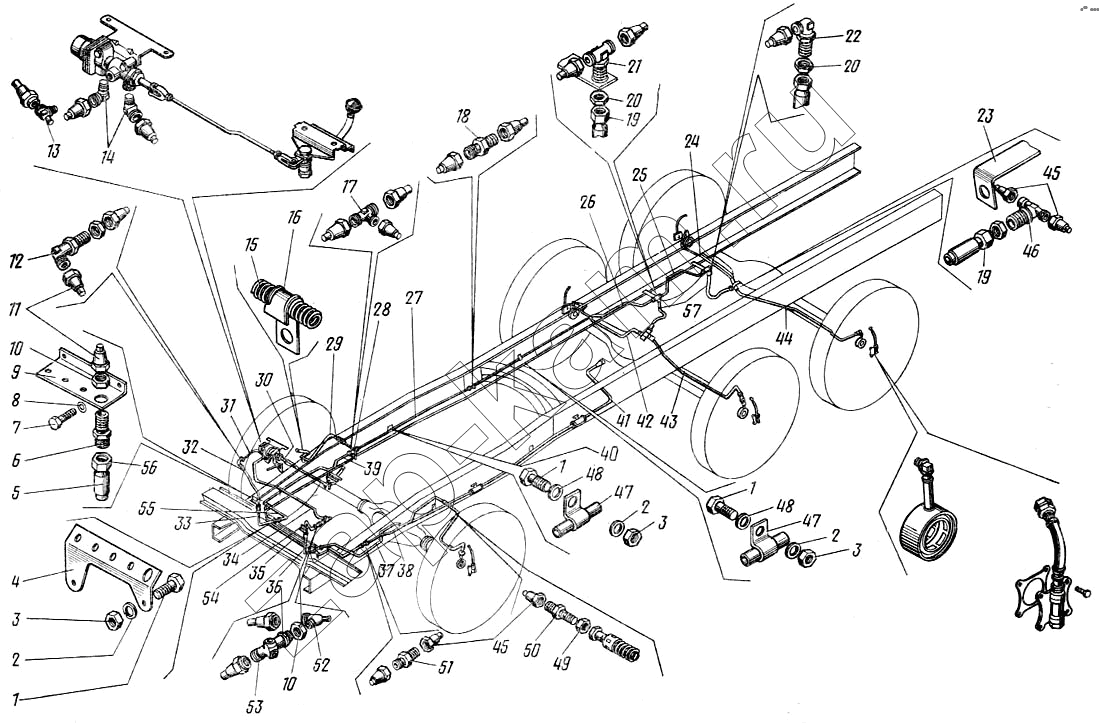

Схема/чертеж: Трубопроводы системы накачивания шин / КамАЗ 43101
1
1
1
2
2
2
3
3
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
23
24
25
25
25
25
26
26
26
26
26
26
26
26
26
27
27
28
28
28
28
28
28
29
29
30
30
31
31
32
32
33
33
33
34
34
34
34
35
35
35
35
36
36
36
36
36
37
37
37
37
37
37
37
37
37
39
39
39
40
41
41
41
41
42
42
42
42
42
43
43
43
43
43
44
44
44
45
45
46
47
47
48
48
49
50
51
52
53
54
55
56
Поз. Артикул Название детали Кол-во Цена
1/60434/21 1/60434/21 Болт М8-6gх20 1 -
864847 864847 Гайка накидная М10х1-6Н 2 -
1/07266/11 1/07266/11 Гайка низкая М18х1,5-6Н 1 -
1/61008/11 1/61008/11 Гайка М8х1,25-6Н 1 -
864811 864811 Гайка накидная М14х1,5-6Н 2 30 ₽
864813 864813 Гайка накидная М18х1,5-6Н 2 по запросу
864847 864847 Гайка накидная М10х1-6Н 9 -
4310-3125256 4310-3125256 Кронштейн 1 -
864846 864846 Муфта 6 конусная 2 -
864815 864815 Муфта 8 конусная 2 -
864810 864810 Муфта обжимная 2 -
5320-3506095 5320-3506095 Манжета обжимная 2 -
864846 864846 Муфта 6 конусная 2 -
864815 864815 Муфта 8 конусная 2 -
864817 864817 Муфта конусная 12 2 -
864810 864810 Муфта обжимная 2 -
864828 864828 Ниппель 2 -
4310-3125051 4310-3125051 Оболочка шланга 1 -
853924 853924 Скоба 1 -
853922 853922 Скоба 1 -
4310-3125111 4310-3125111 Тройник 2 -
4310-3125187 4310-3125187 Трубка 1 -
4310-3125073 4310-3125073 Трубка 1 -
4310-3125199 4310-3125199 Трубка 1 -
4310-3506277 4310-3506277 Трубка 1 -
1/05166/77 1/05166/77 Шайба 8 пружинная 1 -
4310-3125051 4310-3125051 Оболочка шланга 1 -
4310-3125050 4310-3125050 Шланг гибкий к шинам передних колес в сборе 1 -
864880 864880 Штуцер фланцевый проходной 1 -
1 1/60434/21 Болт М8-6gх20 4 -
2 1/05166/77 Шайба 8 пружинная 4 -
3 1/61008/11 Гайка М8х1,25-6Н 4 -
4 4310-3125068 Кронштейн 1 -
5 864835 Муфта М14х1,5-6Н 2 -
6 864880 Штуцер фланцевый проходной 4 -
7 1/09024/21 Болт М6-6gх20 2 -
8 1/05164/77 Шайба 6 пружинная 9 -
9 4310-3125069 Кронштейн 1 -
10 1/07266/11 Гайка низкая М18х1,5-6Н 4 -
11 864813 Гайка накидная М18х1,5-6Н 2 по запросу
12 864882 Угольник 1 -
13 864885 Тройник 1 -
14 864823 Угольник ввертный 2 -
15 4310-3125053 Оболочка шланга 1 -
16 4310-3125256 Кронштейн 1 -
17 4310-3125111 Тройник 1 -
18 864814 Штуцер 12 проходной 1 -
19 1/07266/11 Гайка низкая М18х1,5-6Н 2 -
20 1/07267/11 Гайка низкая М20х1,5-6Н 2 -
21 864826 Тройник фланцевый проходной 1 -
22 864825 Угольник фланцевый проходной 1 -
23 5320-3506093 Кронштейн 2 -
24 4310-3125186 Трубка в сборе 1 -
25 864813 Гайка накидная М18х1,5-6Н 2 по запросу
25 864817 Муфта конусная 12 2 -
25 4310-3125119 Трубка 1 -
25 4310-3125118 Трубка от крана управления к шинам задних колес третья в сборе 2 -
26 1/60434/21 Болт М8-6gх20 1 -
26 1/61008/11 Гайка М8х1,25-6Н 1 -
26 864813 Гайка накидная М18х1,5-6Н 2 по запросу
26 864817 Муфта конусная 12 2 -
26 853924 Скоба 1 -
26 4310-3125117 Трубка 1 -
26 4310-3125116 Трубка к шинам задних колес вторая в сборе 1 -
26 1/05196/01 Шайба плоская 8х17 1 -
26 1/05166/77 Шайба 8 пружинная 1 -
27 4310-3125115 Трубка 1 -
27 4310-3125114 Трубка от крана управления к шинам задних колес первая в сборе 1 -
28 1/16913/11 Гайка М10х1-6Н низкая 1 -
28 864811 Гайка накидная М14х1,5-6Н 2 30 ₽
28 864815 Муфта 8 конусная 2 -
28 4310-3125097 Трубка 1 -
28 4310-3125096 Шланг гибкий к шинам передних колес 1 -
28 864879 Штуцер фланцевый проходной 1 -
29 4310-3125051 Оболочка шланга 1 -
29 4310-3125050 Шланг гибкий к шинам передних колес в сборе 1 -
30 4310-3125195 Трубка 1 -
30 4310-3125194 Трубка в сборе 1 -
31 4310-3125075 Трубка 1 -
31 4310-3125074 Трубка от крана управления к шинам колес первая в сборе 1 -
32 4310-3125101 Трубка 1 -
32 4310-3125100 Трубка от крана управления к шинам колес вторая в сборе 1 -
33 864844 Ниппель первичный 2 -
33 4310-3125065 Шланг гибкий 1 -
33 4310-3125064-01 Шланг в сборе 1 -
34 864813 Гайка накидная М18х1,5-6Н 2 по запросу
34 864817 Муфта конусная 12 2 -
34 4310-3125081 Трубка 1 -
34 4310-3125080 Трубка от перепускного клапана к крану управления четвертая в сборе 1 -
35 4310-3125095 Трубка 1 -
35 4310-3125099 Трубка 1 -
35 4310-3125098 Трубка к шине левого переднего колеса вторая в сборе 1 -
35 4310-3125094 Трубка к шине левого переднего колеса первая в сборе 1 -
36 864809 Гайка накидная М20х1,5-6Н 2 -
36 864835 Муфта М14х1,5-6Н 2 -
36 864844 Ниппель первичный 2 -
36 4310-3125065 Шланг гибкий 1 -
36 4310-3125064-01 Шланг в сборе 1 -
37 1/60434/21 Болт М8-6gх20 1 -
37 864813 Гайка накидная М18х1,5-6Н 2 по запросу
37 1/61008/11 Гайка М8х1,25-6Н 1 -
37 864817 Муфта конусная 12 2 -
37 853924 Скоба 1 -
37 4310-3125071 Трубка 1 -
37 4310-3125070 Трубка от перепускного клапана к крану управления в сборе 1 -
37 1/05196/01 Шайба плоская 8х17 1 -
37 1/05166/77 Шайба 8 пружинная 1 -
39 864850 Тройник 1 -
39 4310-3125105 Трубка 1 -
39 4310-3125104 Трубка от крана управления к шинам колес четвертая в сборе 1 -
40 4310-3125198 Трубка в сборе 1 -
41 864813 Гайка накидная М18х1,5-6Н 2 по запросу
41 864817 Муфта конусная 12 2 -
41 4310-3125061 Трубка 1 -
41 4310-3125060 Трубка от перепускного клапана к крану управления первая 1 -
42 864811 Гайка накидная М14х1,5-6Н 2 30 ₽
42 864815 Муфта 8 конусная 2 -
42 4310-3125171 Трубка 1 -
42 4310-3125170 Трубка к шине правого колеса среднего моста в сборе 1 -
42 1/05166/77 Шайба 8 пружинная 1 -
43 864811 Гайка накидная М14х1,5-6Н 2 30 ₽
43 864815 Муфта 8 конусная 2 -
43 4310-3125173 Трубка 1 -
43 4310-3125172 Трубка к шине левого колеса среднего моста в сборе 1 -
43 1/05166/77 Шайба 8 пружинная 1 -
44 864811 Гайка накидная М14х1,5-6Н 2 30 ₽
44 4310-3125191 Трубка 1 -
44 4310-3125190 Трубка к шине левого колеса заднего моста в сборе 1 -
45 864811 Гайка накидная М14х1,5-6Н 2 30 ₽
46 864887 Тройник 2 -
47 853924 Скоба 2 -
48 1/05196/01 Шайба плоская 8х17 2 -
49 1/16913/11 Гайка М10х1-6Н низкая 1 -
50 864879 Штуцер фланцевый проходной 1 -
51 853975 Штуцер 8 проходной 1 -
52 864884 Тройник 1 -
53 4310-3125077 Крестовина 1 -
54 4310-3125072 Трубка от блока защитных клапанов к крану управления четвертая в сборе 1 -
55 4310-3506276 Трубка от крана управления к шинам колес третья в сборе 1 -
56 864809 Гайка накидная М20х1,5-6Н 2 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
