Ящик вещевой 5320-5303012
/ КамАЗ 43101

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

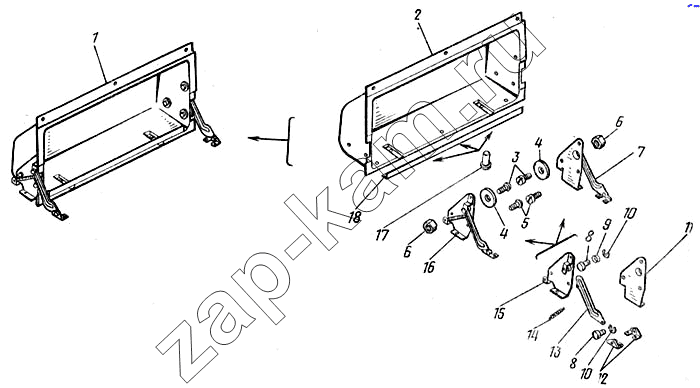

Схема/чертеж: Ящик вещевой 5320-5303012 / КамАЗ 43101
1
2
3
4
4
5
6
6
7
8
8
9
10
10
11
12
13
14
15
16
17
18
Поз. Артикул Название детали Кол-во Цена
1 5320-5303012 Ящик вещевой в сборе 1 -
2 5320-5303014 Вещевой ящик 1 -
3 1/03895/01 Винт М5-6gх14 2 -
4 1/26241/01 Шайба плоская 5х22х2 6 -
5 1/03894/01 Винт М5-6gх12 4 -
6 1/58964/11 Гайка М5-6Н 6 -
7 5320-5303039 Ограничитель левый в сборе 1 -
8 853778 Палец 6х10 2 -
9 5320-5303063 Втулка 1 -
10 1/10877/76 Шайба стопорная 5х11х0,7 2 -
11 5320-5303073 Стойка левая 1 -
12 5320-5303047 Кронштейн 1 -
13 5320-5303041 Ограничитель 1 -
14 5320-5303049 Пружина 1 -
15 5320-5303072 Стойка правая 1 -
16 5320-5303038 Ограничитель правый в сборе 1 -
17 1/37677/01 Заклепка 4х8 3 -
18 5320-5303027 Козырек ящика 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
