Электрический и пневматический звуковые сигналы, электропневмокланан
/ КамАЗ 4310

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

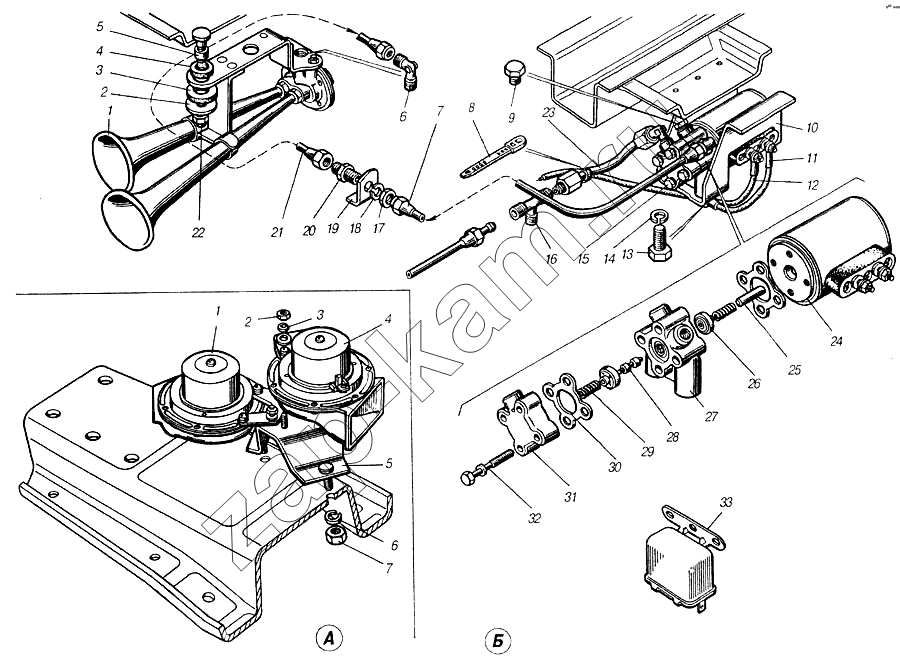

Схема/чертеж: Электрический и пневматический звуковые сигналы, электропневмокланан / КамАЗ 4310
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
Поз. Артикул Название детали Кол-во Цена
1/38358/71 1/38358/71 Болт М6-6gх10 2 -
3/38358/71 3/38358/71 Болт 1 -
864822 864822 Угольник ввертной 2 -
4310-3721473 4310-3721473 Трубка от штуцера к пневмосигналу 1 -
5320-3721567 5320-3721567 Трубка от тройника крана к клапану пневмосигнала 1 -
4310-3721469 4310-3721469 Трубка от клапана пневмосигнала к штуцеру (Б) 1 -
5320-3730570 5320-3730570 Реле электродвигателей отопителя в сборе 1 -
5320-3721511 5320-3721511 Клапан (Б) 2 -
864811 864811 Гайка накидная М14х1,5-6Н 2 30 ₽
864897 864897 Гайка накидная 2 -
1/40969/00 1/40969/00 Гайка М6 2 -
1/40969/00 1/40969/00 Гайка М6 1 -
864815 864815 Муфта 8 конусная 2 -
1 5320-3721252 Сигнал звуковой высокого тона в сборе 1 -
1 5320-3721410 Сигнал пневматический в сборе 1 -
2 1/26467/01 Шайба плоская 8х20х2 2 -
2 1/58962/11 Гайка ЕМ6-6Н 4 -
3 5320-3721466 Шайба буферная 2 -
3 1/05164/77 Шайба 6 пружинная 4 -
4 5320-3721467 Втулка буферная 2 -
4 5320-3721250 Сигнал звуковой среднего тона в сборе 1 -
5 5320-3721465 Втулка распорная кронштейна сигнала 2 -
5 5320-3721254 Кронштейн звуковых сигналов в сборе 1 -
6 864822 Угольник ввертной 1 -
6 1/05166/77 Шайба 8 пружинная 2 -
7 4310-3721468 Трубка от клапана пневмосигнала к штуцеру в сборе 1 -
7 1/61008/11 Гайка М8х1,25-6Н 2 -
8 5320-3724677 Хомут крепления провода -
9 864341 Пробка КГ 1/8" 1 -
10 5320-3721563 Кронштейн клапана пневмосигнала 1 -
11 5320-3724208 Провод массы электромагнитного клапана -
12 5320-3724093 Провод электропневмоклапана пневмосигнала -
13 1/59705/21 Болт М10х1,25-6gх20 2 -
14 1/05168/77 Шайба 10 пружинная 2 -
15 5320-3721500 Клапан пневмосигнала с электромагнитом в сборе 1 -
16 864892 Тройник ввертной симметричный 1 -
17 1/07913/11 Гайка низкая М14х1,5-6Н 1 -
18 1/05171/77 Шайба 14 пружинная 1 -
19 5320-3721475 Кронштейн проходного штуцера 1 -
20 864898 Штуцер фланцевый проходной 1 -
21 4310-3721472 Трубка от штуцера к пневмосигналу в сборе 1 -
22 251645 Гайка М8-6Н ОСТ 37.001.197-75 2 -
23 5320-3721566 Трубка от тройника крана моторного тормоза к клапану пневмосигнала в сборе 1 -
24 5320-3721560 Электромагнит типа РС230 1 -
25 5320-3721533 Шток электромагнита 1 -
26 5320-3721510 Клапан в сборе 2 -
27 5320-3721531 Корпус клапана 1 -
28 5320-3721537 Шток клапана 1 -
29 5320-3721534 Пружина 2 -
30 5320-3721507 Прокладка уплотнительная 2 -
31 5320-3721505 Крышка корпуса клапана 1 -
32 1/38521/15 Болт с пружинной шайбой в сборе 4 -
33 5320-3721300 Сигнализатор звуковой в сборе 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
