Каркас основания платформы в сборе
/ КамАЗ 4310

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

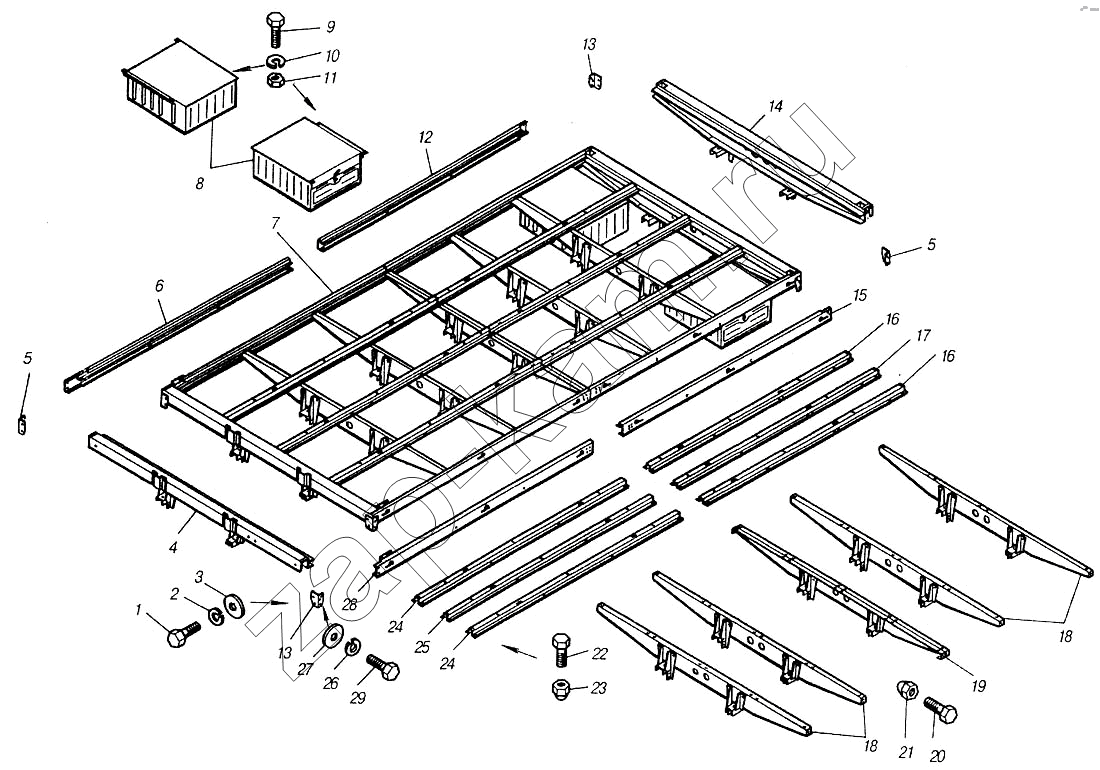

Схема/чертеж: Каркас основания платформы в сборе / КамАЗ 4310
1
2
3
4
5
5
6
7
8
9
10
11
12
13
13
14
14
15
16
16
17
18
18
19
20
21
22
23
24
24
25
26
27
28
29
Поз. Артикул Название детали Кол-во Цена
1/60434/21 1/60434/21 Болт М8-6gх20 32 -
1/60432/21 1/60432/21 Болт М8-6gх16 16 -
4310-8507010 4310-8507010 Ящик платформы в сборе 1 -
1/05166/77 1/05166/77 Шайба 8 пружинная 2 -
1/05194/01 1/05194/01 Шайба плоская 6х12х1,5 1 -
1/26467/01 1/26467/01 Шайба плоская 8х20х2 8 -
1/26467/01 1/26467/01 Шайба плоская 8х20х2 16 -
1/05168/77 1/05168/77 Шайба 10 пружинная 4 -
1/05166/77 1/05166/77 Шайба 8 пружинная 10 -
43105-8507045 43105-8507045 Угольник ящика левый 1 -
5320-8507089 5320-8507089 Ось ящика 1 -
5320-6105103 5320-6105103 Ось тяги 1 -
5320-8507075 5320-8507075 Накладка замка 1 -
5320-8507023 5320-8507023 Корпус ящика 1 -
853655 853655 Заклепка 8х22 16 -
5320-8507050 5320-8507050 Дверь ящика платформы в сборе 1 -
1/61008/11 1/61008/11 Гайка М8х1,25-6Н 2 -
1/61008/11 1/61008/11 Гайка М8х1,25-6Н 116 -
53212-8501167 53212-8501167 Вставка стойки поперечной балки 4 -
1/60434/21 1/60434/21 Болт М8-6gх20 2 -
1/60434/21 1/60434/21 Болт М8-6gх20 36 -
1/59705/21 1/59705/21 Болт М10х1,25-6gх20 4 -
1 1/60434/21 Болт М8-6gх20 4 -
2 1/05166/77 Шайба 8 пружинная 4 -
3 1/26467/01 Шайба плоская 8х20х2 4 -
4 53212-8501110 Балка поперечная №1 в сборе 1 -
5 5320-8522062 Угольник крепления обвязок правый -
6 4310-8522056 Обвязка боковая передняя правая -
7 4310-8501016 Каркас основания платформы в сборе 1 -
8 43105-8507010 Ящик платформы в сборе 1 -
9 1/60434/21 Болт М8-6gх20 8 -
10 1/05166/77 Шайба 8 пружинная 8 -
11 1/61008/11 Гайка М8х1,25-6Н 8 -
12 4310-8522058 Обвязка боковая задняя правая -
13 5320-8522063 Угольник крепления обвязок левый -
14 53212-8501124 Балка поперечная №2 в сборе 4 -
14 53212-8501160 Балка поперечная задняя в сборе 1 -
15 4310-8522059 Обвязка боковая задняя левая -
16 4310-8501189 Усилитель пола задний крайний 2 -
17 4310-8501190 Усилитель пола задний средний в сборе 1 -
18 53212-8501124 Балка поперечная №2 в сборе -
19 5320-8501150 Балка поперечная №4 в сборе 1 -
20 1/60434/21 Болт М8-6gх20 12 -
21 251645 Гайка М8-6Н ОСТ 37.001.197-75 12 -
22 1/60434/21 Болт М8-6gх20 4 -
23 251645 Гайка М8-6Н ОСТ 37.001.197-75 48 -
24 4310-8501187 Усилитель пола передний крайний 2 -
25 4310-8501185 Усилитель пола передний средний в сборе 1 -
26 1/05166/77 Шайба 8 пружинная 4 -
27 1/26467/01 Шайба плоская 8х20х2 4 -
28 4310-8522057 Обвязка боковая передняя левая -
29 1/60434/21 Болт М8-6gх20 8 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
