Кран управления давлением системы накачки шин
/ КамАЗ 4310

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

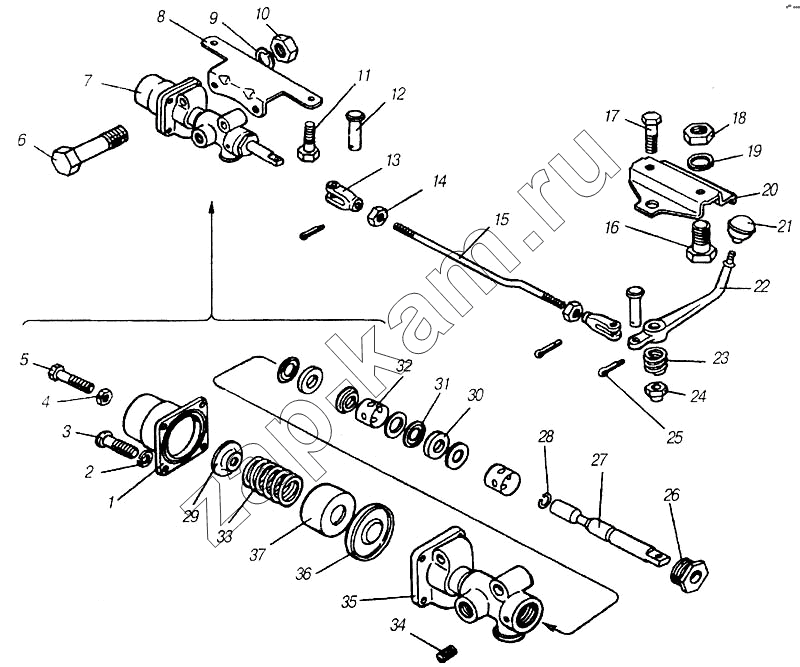

Схема/чертеж: Кран управления давлением системы накачки шин / КамАЗ 4310
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
Поз. Артикул Название детали Кол-во Цена
4310-3122034 4310-3122034 Золотник крана в сборе 1 -
1 4310-3122060 Крышка клапана 1 -
2 1/11954/70 Шайба 5 пружинная 4 -
3 1/32742/01 Винт М5-6gх16 4 -
4 1/58962/11 Гайка ЕМ6-6Н 1 -
5 853065 Болт М6-6gх30 1 -
6 1/60440/21 Болт М8-6gх40 2 -
7 4310-3122010 Кран управления давлением в сборе 1 -
8 4310-3122025 Кронштейн крана 1 -
9 1/05166/77 Шайба 8 пружинная 2 -
10 1/61008/11 Гайка М8х1,25-6Н 2 -
11 1/09022/21 Болт ТЕМ6-6gх16 1 -
12 260012 Палец 6х20 2 -
13 509501 Вилка 2 -
14 1/58962/11 Гайка ЕМ6-6Н 2 -
15 4310-3122019 Тяга рычага 1 -
16 1/60432/21 Болт М8-6gх16 2 -
17 1/55410/21 Болт 1 -
18 1/61008/11 Гайка М8х1,25-6Н 2 -
19 1/05166/77 Шайба 8 пружинная 2 -
20 4310-3122016 Кронштейн рычага 1 -
21 4310-3727045 Рукоятка прожектора в сборе 1 -
22 4310-3122015 Рычаг крана 1 -
23 4310-3122017 Пружина 1 -
24 251647 Гайка М12х1,25-6Н ОСТ 37.001.197-97 1 -
25 1/07957/01 Шплинт 1,8х10 2 -
26 4310-3122038 Направляющая 1 -
27 4310-3122032 Золотник крана 1 -
28 862826 Кольцо упорное 1 -
29 4310-3122063 Шайба упорная 1 -
30 4310-3122035 Сальник 2 -
31 4310-3122071 Кольцо распорное 2 -
32 4310-3122073-01 Втулка крана 2 -
33 4310-3122061 Пружина клапана 1 -
34 1/03892/01 Винт М5-6gх8 1 -
35 4310-3122031 Корпус крана 1 -
36 4310-3122080 Диафрагма клапана 1 -
37 4310-3122059 Стакан направляющий 1 -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
