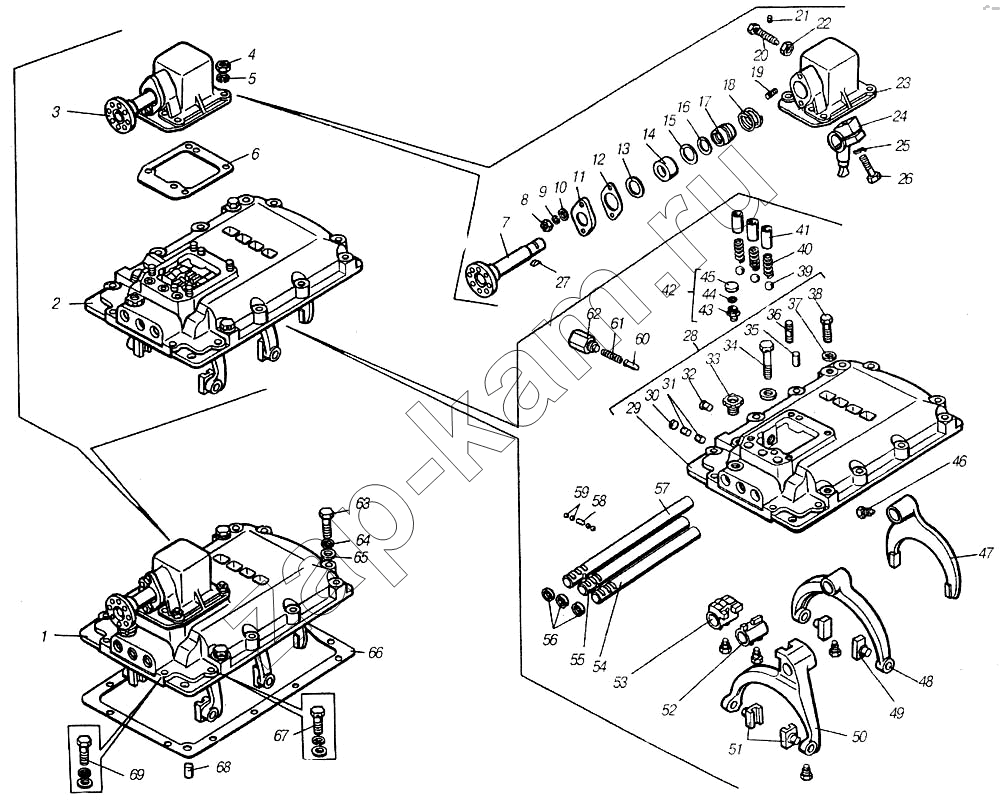

Механизм переключения передач
/ КамАЗ 4310
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 14-1702026 | 14-1702026 | Вилка переключения второй и третьей передач в сборе | 1 | |
| 14-1702031 | 14-1702031 | Вилка переключения четвертой и пятой передач в сборе | 1 | |
| 14-1702206 | 14-1702206 | Опора рычага в сборе | 1 | |
| 258253 | 258253 | Шплинт | 1 | |
| 258254-П29 | 258254-П29 | Шплинт-проволока | 1 | |
| 1 | 14-1702005-10 | Механизм переключения передач в сборе | 1 | |
| 2 | 14-1702010 | Механизм в сборе | 1 | |
| 3 | 14-1702200-10 | Опора рычага в сборе | 1 | |
| 4 | 1/21647/21 | Гайка М10х1,25-6Н | 1 | |
| 5 | 1/05168/73 | Шайба 10 пружинная | 4 | |
| 6 | 14-1702122 | Прокладка | 1 | |
| 7 | 14-1702221-10 | Шток рычага | 1 | |
| 8 | 1/61008/11 | Гайка М8х1,25-6Н | 1 | |
| 9 | 1/05166/73 | Шайба 8 пружинная | 2 | |
| 10 | 1/05196/01 | Шайба плоская 8х17 | 2 | |
| 11 | 14-1701240 | Крышка | 1 | |
| 12 | 14-1702238 | Прокладка | 1 | |
| 13 | 14-1702246 | Кольцо защитное | 1 | |
| 14 | 14-1702213 | Сухарь | 1 | |
| 15 | 14-1701234 | Кольцо уплотнительное | 1 | |
| 16 | 864234 | Кольцо уплотнительное | 1 | |
| 17 | 14-1702210 | Опора штока | 1 | |
| 18 | 14-1701236 | Пружина | 1 | |
| 19 | 1/35435/21 | Шпилька М8х1,25х16х25 | 2 | |
| 20 | 870352 | Болт установочный М10х1,25-6gх45 | 1 | |
| 21 | 870764 | Штифт 3,6х5 | 1 | |
| 22 | 1/07910/11 | Гайка М10х1,25-6Н | 1 | |
| 23 | 14-1702209-10 | Опора | 1 | |
| 24 | 14-1702222-10 | Рычаг | 1 | |
| 25 | 870856 | Шайба замковая 12,3 | 1 | |
| 26 | 870026 | Болт М12х1,25-6gх45 | 1 | |
| 27 | 870812 | Шпонка сегментная 5х10х25 | 1 | |
| 28 | 14-1702013 | Крышка верхняя в сборе | 1 | |
| 29 | 14-1702015 | Крышка | ||
| 30 | 1/43285/01 | Заглушка чашечная 16 | 2 | |
| 31 | 14-1702090 | Втулка шариков | 2 | |
| 32 | 14-1702022 | Втулка | 1 | |
| 33 | 853889 | Пробка транспортная | 1 | |
| 34 | 870024 | Болт М10х1,25-6gх40 | 1 | |
| 35 | 1/03389/26 | Штифт цилиндрический 10х25 | 2 | |
| 36 | 1/35465/21 | Шпилька М10х1,25х20х30 | 4 | |
| 37 | 1/26386/01 | Шайба плоская 10,6х18х2 | 2 | |
| 38 | 1/13070/21 | Болт М10х1,25-6gх40 | 1 | |
| 39 | 14-1702100 | Шарик | 3 | |
| 40 | 14-1702106 | Пружина | 3 | |
| 41 | 14-1702088 | Стакан | 3 | |
| 42 | 14-1702170 | Сапун в сборе | 1 | |
| 43 | 14-1702171 | Корпус сапуна | 1 | |
| 44 | 14-1702173 | Сетка сапуна | 1 | |
| 45 | 14-1702172 | Колпак | 1 | |
| 46 | 14-1702025 | Винт установочный | 5 | |
| 47 | 14-1702024 | Вилка переключения первой передачи и передачи заднего хода | 1 | |
| 48 | 14-1702027 | Вилка переключения второй и третьей передач | 1 | |
| 49 | 14-1702029 | Сухарь | 2 | |
| 50 | 14-1702033 | Вилка переключения четвертой и пятой передач | 1 | |
| 51 | 14-1702035 | Сухарь | 1 | |
| 52 | 14-1702028 | Головка штока вилки переключения второй и третьей передач | 1 | |
| 53 | 14-1702053 | Головка штока | 1 | |
| 54 | 14-1701074 | Шток вилки переключения четвертой и пятой передач | 1 | |
| 55 | 14-1702061 | Шток вилки переключения второй и третьей передач | 1 | |
| 56 | 1/43289/01 | Заглушка 25 | 3 | |
| 57 | 14-1702060 | Шток вилки переключения первой передачи заднего хода | 1 | |
| 58 | 870760 | Штифт 5х19,5 | 1 | |
| 59 | 864723 | Шарик Б IV 9,525Н | 4 | |
| 60 | 14-1702129 | Предохранитель включения первой передачи и передачи заднего хода | 1 | |
| 61 | 14-1702127 | Пружина предохранителя | 1 | |
| 62 | 14-1702132 | Стакан пружины | 1 | |
| 63 | 1/12880/21 | Болт М10х1,25-6gх60 | 8 | |
| 64 | 1/05168/73 | Шайба 10 пружинная | 12 | |
| 65 | 1/26386/01 | Шайба плоская 10,6х18х2 | 12 | |
| 66 | 14-1702014 | Прокладка | 1 | |
| 67 | 870024 | Болт М10х1,25-6gх40 | 1 | |
| 68 | 14-1702184 | Штифт установочный | 2 | |
| 69 | 1/13070/21 | Болт М10х1,25-6gх40 | 3 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
