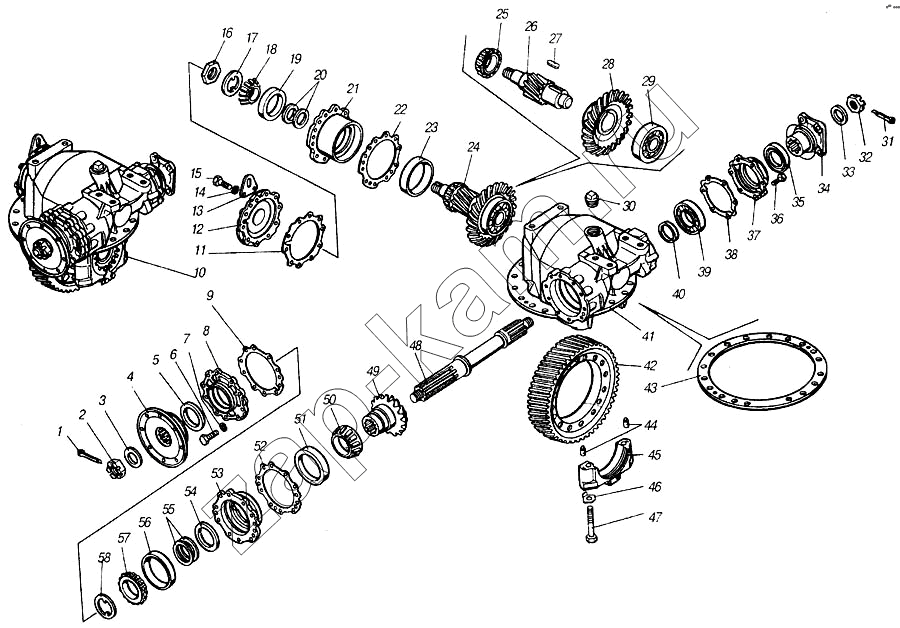

Передача главная промежуточного моста
/ КамАЗ 4310
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
20
20
20
20
20
21
22
22
22
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
52
52
52
53
54
55
55
55
55
55
55
55
55
56
57
58
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| 1/59709/21 | 1/59709/21 | Болт М10х1,25-6gх35 | 6 | |
| 1/05168/77 | 1/05168/77 | Шайба 10 пружинная | 6 | |
| 5320-2402108 | 5320-2402108 | Стакан подшипников в сборе | 1 | |
| 5320-2402048 | 5320-2402048 | Стакан подшипника в сборе | 1 | |
| 864179 | 864179 | Пружина манжеты | 1 | |
| 864724 | 864724 | Подшипник роликовый конический в сборе | 1 | |
| 864728 | 864728 | Подшипник роликовый конический в сборе | 1 | |
| 5320-2402041 | 5320-2402041 | Маслоотражатель | 1 | |
| 5320-2402050 | 5320-2402050 | Крышка стакана подшипников в сборе | 1 | |
| 5320-2402076 | 5320-2402076 | Крышка подшипников дифференциала в сборе | 2 | |
| 5320-2502208 | 5320-2502208 | Крышка заднего подшипника с сальником в сборе | 1 | |
| 864181 | 864181 | Манжета в сборе | 1 | |
| 864177 | 864177 | Корпус манжеты в сборе | 1 | |
| 864719 | 864719 | Кольцо наружное | 1 | |
| 864718 | 864718 | Кольцо внутреннее с сепаратором и роликами в сборе | 1 | |
| 4310-2502020 | 4310-2502020 | Колеса зубчатые ведущее и ведомое конические (комплект после спаривания) | 1 | |
| 5320-2402015 | 5320-2402015 | Картер главной передачи с крышками подшипников в сборе | 1 | |
| 1 | 1/07350/01 | Шплинт 4,7х50 | 1 | |
| 2 | 853522 | Гайка прорезная МЗЗх1,5-6Н | 1 | |
| 3 | 862500 | Шайба плоская 34х60х6 | 1 | |
| 4 | 4310-1802198 | Фланец раздаточной коробки задний в сборе | 1 | |
| 5 | 864176 | Манжета 70х92 в сборе | 1 | |
| 6 | 1/55408/21 | Болт М12х1,25-6gх50 | 10 | |
| 7 | 1/05170/77 | Шайба 12 пружинная | 10 | |
| 8 | 5320-2402051 | Крышка стакана подшипников | 1 | |
| 9 | 5320-2402047 | Прокладка | 1 | |
| 10 | 4310-2502010 | Передача главная в сборе | 1 | |
| 11 | 5320-2402047 | Прокладка | 1 | |
| 12 | 5320-2402126 | Крышка стакана подшипника | ||
| 13 | 5320-2402371 | Скоба редуктора | ||
| 14 | 1/05170/77 | Шайба 12 пружинная | ||
| 15 | 1/55408/21 | Болт М12х1,25-6gх50 | ||
| 16 | 853516 | Гайка М42х1,5-6Н | 1 | |
| 17 | 5320-2402249 | Шайба опорная | 1 | |
| 18 | 853950 | Кольцо подшипника внутреннее с сепаратором и роликами в сборе | 1 | |
| 19 | 853949 | Кольцо подшипника наружное | 1 | |
| 20 | 5320-2402094 | Шайба регулировочная | ||
| 20 | 5320-2402093 | Шайба регулировочная | ||
| 20 | 5320-2402092 | Шайба регулировочная | ||
| 20 | 5320-2402091 | Шайба регулировочная | ||
| 20 | 5320-2402090 | Шайба регулировочная | ||
| 20 | 5320-2402089 | Шайба регулировочная | ||
| 20 | 5320-2402088 | Шайба регулировочная | ||
| 20 | 5320-2402095 | Шайба регулировочная | ||
| 21 | 5320-2402112 | Стакан подшипника | 1 | |
| 22 | 5320-2402099 | Прокладка регулировочная | ||
| 22 | 5320-2402098 | Прокладка регулировочная | ||
| 22 | 5320-2402097 | Прокладка регулировочная | ||
| 22 | 5320-2402096 | Прокладка регулировочная | ||
| 22 | 5320-2402100 | Прокладка регулировочная | ||
| 23 | 864771 | Кольцо подшипника наружное | 1 | |
| 24 | 5320-2402064-20 | Шестерня ведомая коническая и ведущая цилиндрическая в сборе | 1 | |
| 25 | 864770 | Кольцо внутреннее с сепаратором и роликами в сборе | 1 | |
| 26 | 5320-2402110-20 | Шестерня ведущая цилиндрическая | 1 | |
| 27 | 853800 | Шпонка 14х9х45 | 1 | |
| 28 | 5320-2402060 | Шестерня ведомая коническая | 1 | |
| 29 | 864715 | Подшипник роликовый радиальный в сборе | 1 | |
| 30 | 262515 | Пробка КГ 1/4" ОСТ 37.001.178-82 | 1 | |
| 31 | 1/07350/01 | Шплинт 4,7х50 | 1 | |
| 32 | 853522 | Гайка прорезная МЗЗх1,5-6Н | 1 | |
| 33 | 862500 | Шайба плоская 34х60х6 | 1 | |
| 34 | 5320-2402036 | Фланец ведущего вала в сборе | 1 | |
| 35 | 864180 | Манжета с пружиной в сборе | 1 | |
| 36 | 1/38306/21 | Болт М10х1,25gх35 | 6 | |
| 37 | 5320-2502209 | Крышка подшипника | 1 | |
| 38 | 5320-2402225 | Прокладка крышки | 1 | |
| 39 | 864717 | Подшипник роликовый цилиндрический в сборе | 1 | |
| 40 | 5320-2402229 | Шайба опорная заднего подшипника ведущего вала | 1 | |
| 41 | 5320-2402018 | Картер главной передачи | 1 | |
| 42 | 5320-2402120-20 | Шестерня ведомая цилиндрическая | 1 | |
| 43 | 5320-2402034 | Прокладка картера редуктора | 1 | |
| 44 | 5320-2402077 | Штифт крышки подшипника дифференциала | 4 | |
| 45 | 5320-2402079 | Крышка подшипника | 2 | |
| 46 | 5320-2402078-10 | Шайба стопорная | 4 | |
| 47 | 853035 | Болт М18х1,5-6gх110 | 4 | |
| 48 | 4310-2502024 | Вал ведущий | 1 | |
| 49 | 4310-2502017 | Колесо зубчатое ведущее коническое | 1 | |
| 50 | 864730 | Кольцо подшипника внутреннее в сборе | 1 | |
| 51 | 864729 | Кольцо наружное | 1 | |
| 52 | 5320-2402099 | Прокладка регулировочная | ||
| 52 | 5320-2402097 | Прокладка регулировочная | ||
| 52 | 5320-2402098 | Прокладка регулировочная | ||
| 52 | 5320-2402096 | Прокладка регулировочная | ||
| 52 | 5320-2402100 | Прокладка регулировочная | ||
| 53 | 5320-2402049 | Стакан подшипника | 1 | |
| 54 | 5320-2402029 | Втулка распорная | 1 | |
| 55 | 5320-2402190 | Шайба регулировочная подшипников | ||
| 55 | 5320-2402195 | Шайба регулировочная подшипников | ||
| 55 | 5320-2402194 | Шайба регулировочная подшипников | ||
| 55 | 5320-2402193 | Шайба регулировочная подшипников | ||
| 55 | 5320-2402192 | Шайба регулировочная подшипников | ||
| 55 | 5320-2402191 | Шайба регулировочная подшипников | ||
| 55 | 5320-2402189 | Шайба регулировочная подшипников | ||
| 55 | 5320-2402188 | Шайба регулировочная подшипников | ||
| 56 | 864725 | Кольцо подшипника наружное | 1 | |
| 57 | 864726 | Кольцо подшипника внутреннее с сепаратором и роликами в сборе | 1 | |
| 58 | 4310-2502175 | Шайба упорная | 1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
