Система питания двигателя
/ КамАЗ 4310

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

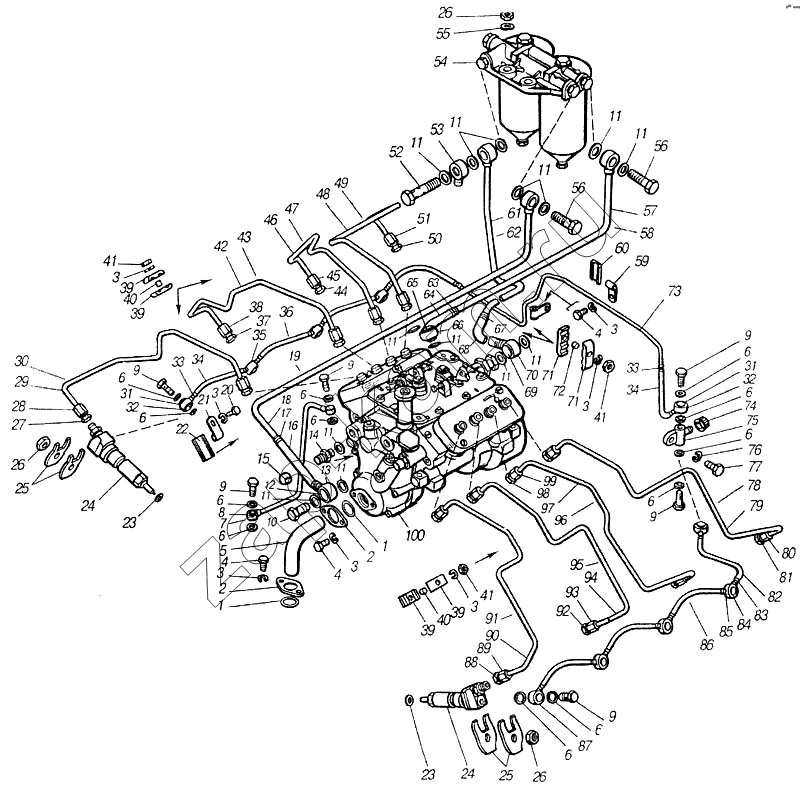

Схема/чертеж: Система питания двигателя / КамАЗ 4310
1
1
2
2
3
3
3
3
3
3
3
4
4
4
5
6
6
6
6
6
6
6
6
6
6
6
6
7
8
9
9
9
9
9
9
10
11
11
11
11
11
11
11
11
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
24
25
25
26
26
26
27
28
29
30
31
31
32
32
33
33
34
34
35
36
37
38
39
39
39
39
40
40
41
41
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
Поз. Артикул Название детали Кол-во Цена
1 740-1111578 Кольцо уплотнительное 2 -
2 740-1111572 Фланец 2 -
3 1/05166/73 Шайба 8 пружинная 12 -
4 1/60432/21 Болт М8-6gх16 6 -
5 740-1111570 Трубка отвода масла 1 -
6 1/02844/60 Прокладка уплотнительная 10х16х1,5 24 -
7 740-1111568 Труба подвода масла 1 -
8 870831 Заглушка 10 транспортная 2 -
9 870007 Болт М10х1,25-6gх23 12 -
10 870005 Болт М14х1,5-6gх30 1 -
11 1/02800/60 Прокладка уплотнительная 14х20х1,5 12 -
12 870830 Заглушка 2 -
13 740-1104430 Наконечник 1 -
14 870963 Штуцер 1 -
15 870825 Пробка М16х1,5 транспортная 1 -
16 740-1104432-01 Рукав 10, L = 150 1 -
17 740-1104449 Муфта обжимная 2 -
18 740-1104424-50 Трубка топливная отводящая 1 -
19 740-1104422-02 Трубка топливная отводящая в сборе 1 -
20 1/60434/21 Болт М8-6gх20 1 -
21 870920 Кляммер 13 1 -
22 740-3407034 Прокладка трубы высокого давления насоса 3 -
23 870638 Шайба уплотнительная 8 -
24 33-1112010 Форсунка в сборе 8 -
25 740-1112163 Скоба 16 -
26 1/21647/21 Гайка М10х1,25-6Н 10 -
27 870885 Пробка М14х1,5-6g 2 -
28 870904 Гайка накидная М14х1,5-6Н 2 -
29 740-1104340 Труба 7, L=518 1 -
30 740-1104324 Трубка топливная в сборе 1 -
31 870831 Заглушка 10 транспортная 5 -
32 740-1104367 Наконечник 2 -
33 740-1104451 Муфта обжимная 10 -
34 740-1104362-01 Рукав 4, L = 145 5 -
35 740-1104365 Наконечник проходной 3 -
36 740-1104370 Трубка дренажная в сборе 1 по запросу
37 45 9981 3171 Пробка транспортная 2 -
38 870904 Гайка накидная М14х1,5-6Н 2 -
39 740-1104358 Скоба 8 -
40 740-1104473 Втулка 4 -
41 1/61008/11 Гайка М8х1,25-6Н 6 -
42 740-1104404 Труба 7, L=485 1 -
43 740-1104322 Трубка топливная в сборе 1 -
44 870885 Пробка М14х1,5-6g 2 -
45 870904 Гайка накидная М14х1,5-6Н 2 -
46 740-1104404 Труба 7, L=485 1 -
47 740-1104320 Трубка топливная в сборе 1 -
48 740-1104302 Труба 7, L=618 1 -
49 740-1104318 Трубка топливная в сборе 1 -
50 870885 Пробка М14х1,5-6g 2 -
51 870904 Гайка накидная М14х1,5-6Н 2 -
52 870006 Болт М14х1,5х65,5 1 -
53 740-1104429 Наконечник 1 -
54 740-1117010 Фильтр топливный и сборе 1 -
55 1/26014/73 Шайба 10 волнистая 2 -
56 870022 Болт М14х1,5-6gх48 2 50 ₽
57 740-1104428-50 Трубка топливная 1 -
58 740-1104426-02 Трубка подводящая в сборе 1 -
59 740-1104336 Прокладка 2 -
60 870931 Кляммер 2 -
61 740-1104385-50 Трубка низкого давления 1 -
62 740-1104384-02 Трубка отводящая в сборе 1 -
63 740-1104449 Муфта обжимная 2 -
64 740-1104432-01 Рукав 10, L = 150 1 -
65 870830 Заглушка 2 -
66 740-1104430 Наконечник 1 -
67 740-1104449 Муфта обжимная 2 -
68 740-1104432-01 Рукав 10, L = 150 1 -
69 870830 Заглушка 2 -
70 740-1104430 Наконечник 1 -
71 740-1104458 Скоба 4 -
72 740-1104460 Втулка 2 -
73 740-1104372 Трубка топливная 1 -
74 870517 Гайка колпачковая 1 -
75 740-1104353 Тройник крепления топливных трубок 1 -
76 1/05168/73 Шайба 10 пружинная 1 -
77 1/59707/21 Болт М10х1,25-6gх25 1 -
78 740-1104310 Трубка топливная в сборе 1 -
79 740-1104302 Труба 7, L=618 1 -
80 870904 Гайка накидная М14х1,5-6Н 2 -
81 870885 Пробка М14х1,5-6g 2 -
82 740-1104348-01 Рукав 4, L = 295 1 -
83 740-1104451 Муфта обжимная 8 -
84 870831 Заглушка 10 транспортная 5 -
85 740-1104365 Наконечник проходной 3 -
86 740-1104346 Трубка дренажная в сборе 1 1 120 ₽
87 740-1104367 Наконечник 2 -
88 870885 Пробка М14х1,5-6g 2 -
89 870904 Гайка накидная М14х1,5-6Н 2 -
90 740-1104404 Труба 7, L=485 1 -
91 740-1104316 Трубка топливная в сборе 1 -
92 870885 Пробка М14х1,5-6g 2 -
93 870904 Гайка накидная М14х1,5-6Н 2 -
94 740-1104340 Труба 7, L=518 1 -
95 740-1104314 Трубка топливная в сборе 1 -
96 740-1104340 Труба 7, L=518 1 -
97 740-1104312 Трубка топливная в сборе 1 -
98 870885 Пробка М14х1,5-6g 2 -
99 870904 Гайка накидная М14х1,5-6Н 2 -
100 33-1111007-02 ТНВД в сборе 1 по запросу
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
